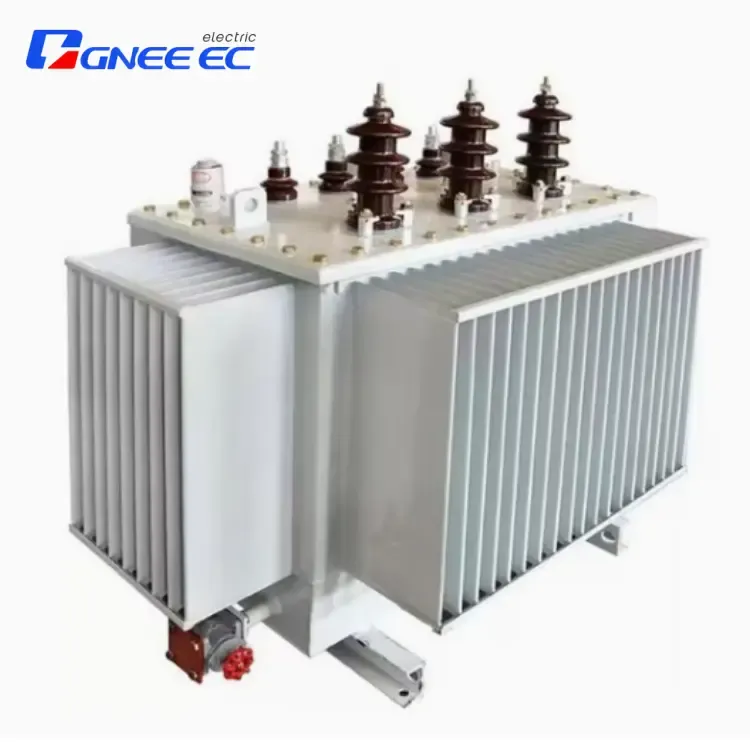

30 kVA/10 kV lamineret kernefordelingstransformator
Kapacitet: 30 kVa
Levering År: 2024
Country: Peru
Anvendelsesscenarie: Strømforsyning til fjerntliggende bjergrige boligområder.
Beskrivelse af Vantage: Letvægtslamineret kernesign (vejer kun 120 kg) forenkler transport og installation i robust terræn; 30% forbedret kortslutningsmodstand sikrer tilpasningsevne til barske gitterforhold.
Har du spørgsmål? Gnee -salgsrepræsentanter er tilgængelige til live chat nu
Send e-mail:sales@gneeelectric.com
Tlf:+8615824687445
Kernefordele
Kernefordelene ved den laminerede kernefordelingstransformator stammer fra dens laminerede kerneteknologi:
Ultra-Low Eddy nuværende tab: bruger 0. 35 mm tykke siliciumstålplader belagt med isolerende lak for at isolere hvirvelstrømstier, hvilket reducerer kernetab med over 25% sammenlignet med faste core-transformatorer, hvilket forbedrer energieffektiviteten markant.
Høj effektivitet kraftoverførsel: Optimized magnetic circuit design ensures >97% konverteringseffektivitet fra højspænding (10 kV) input til lavspænding (400 V) output, opfylder industrielle og boligfordelingsstandarder.
Holdbarhed og pålidelighed: Epoxy-bundet siliciumstålplader forbedrer stød og vibrationsmodstand. Kombineret med anti-korrosionsbelægninger opnår transformeren en 15-20- års levetid, der overgår standardfordelingstransformatorer.
Miljøtilpasningsevne: Lamineret struktur minimerer termisk stresskoncentration, hvilket muliggør stabil drift i temperaturer, der spænder fra -30 grad til +50 grad, ideel til udendørs installationer.
Omkostningsoptimering: Letvægtsdesign (40% lettere end faste kerne-transformatorer) reducerer transport- og installationsomkostninger, mens der lavt tabsegenskaber lavere langsigtede energiudgifter.
Produkter Parameter
| 11 kV -serie om Load Tap Changer Oil nedsænket distributionstransformator -præstationsparametre | |||||||||||||
| Højspænding: 11 (6,6,3,1 0. 5,11) KV -forbindelsessymbol: D, YN11 eller Y, YN0 Bedømt frekvens: 50Hz/60Hz Lav spænding: {{0}}. 4 (0. 415,0,433) KV Tappingsområde af HV: ± 4x2,5% isoleringsniveau: Li75 AC35/AC3 |
|||||||||||||
| Bedømt magt (KVA) |
Kortslutningsimpedans (%) | SZ18 (W) | SZ13 (W) | SZ11 (W) | No-Load strøm (%) |
Sund tryk db (a) |
Vægt (kg) |
Samlet dimension (mm) | |||||
| NO-belastningstab | Tab på belastning | NO-belastningstab | Tab på belastning | NO-belastningstab | Tab på belastning | L | W | H | |||||
| 200 | 4.0 | 300 | 2090 | 340 | 2320 | 380 | 2900 | 1.0 | 58 | 980 | 1700 | 830 | 1180 |
| 250 | 350 | 2460 | 395 | 2740 | 440 | 3420 | 0.9 | 58 | 1130 | 1700 | 880 | 1230 | |
| 315 | 420 | 2950 | 475 | 3280 | 530 | 4100 | 0.9 | 60 | 1300 | 1790 | 930 | 1290 | |
| 400 | 520 | 3560 | 580 | 3960 | 640 | 4950 | 0.8 | 60 | 1480 | 1870 | 930 | 1340 | |
| 500 | 610 | 4250 | 680 | 4715 | 760 | 5890 | 0.8 | 62 | 1710 | 1900 | 1010 | 1370 | |
| 630 | 4.5 | 780 | 5225 | 860 | 5810 | 960 | 7260 | 0.6 | 62 | 1950 | 2000 | 1070 | 1470 |
| 800 | 900 | 6400 | 1010 | 7110 | 1120 | 8890 | 0.6 | 64 | 2080 | 2100 | 1100 | 1720 | |
| 1000 | 1090 | 7490 | 1220 | 8320 | 1360 | 10400 | 0.6 | 64 | 2180 | 2300 | 1120 | 1750 | |
| 1250 | 1260 | 8860 | 1400 | 9840 | 1560 | 12300 | 0.5 | 67 | 3150 | 2430 | 1190 | 1980 | |
| 1600 | 1540 | 10580 | 1720 | 11760 | 1920 | 14700 | 0.5 | 67 | 4220 | 2620 | 1260 | 2080 | |
| 2000 | 5.0 | 1805 | 13400 | 2040 | 14880 | 2270 | 18600 | 0.4 | 69 | 4600 | 2720 | 1300 | 2110 |
| 2500 | 2140 | 15550 | 2410 | 17280 | 2680 | 21600 | 0.4 | 69 | 5500 | 2820 | 1360 | 2170 | |
| Bemærk: Ovenstående parametre er kun til design og valg af reference, og de endelige parametre er underlagt det faktiske produkt. | |||||||||||||
Arbejdsprincippet for den laminerede kernefordelingstransformator
Den laminerede kernetransformator fungerer baseret på elektromagnetisk induktion:
Magnetisk kredsløbsdannelse: Den laminerede kerne omfatter hundreder af 0. 35 mm siliciumstållag, der hver er isoleret og bundet til at danne et lukket magnetisk kredsløb, der optimerer fluxkoncentration og stieffektivitet.
Aktuel konvertering: Højspændingsviklingen (10 kV) genererer et vekslende magnetfelt, hvilket inducerer en proportional spænding (f.eks. 400 V) i lavspændingsviklingen via fluxoverførsel gennem kernen.
Hvirvelstrøm undertrykkelse: Isoleringslag (f.eks. Oxidbelægninger) mellem siliciumstålplader blokerer hvirvelstrømstier, hvilket kun tillader lodret magnetisk fluxstrøm for at minimere energitab.
Optimering af varmeafledning: GAPS mellem lamineringer skaber naturlige kølekanaler komplementeret med radiatorer til at begrænse temperaturstigningen til mindre end eller lig med 65 grader, hvilket sikrer en stabil langvarig drift.
Spændingsmatching: Justering af svingforholdet mellem høj- og lavspændingsviklinger (f.eks. 10 kV/400 V) matcher nøjagtigt gitterkrav, der er egnet til hierarkiske strømdistributionsscenarier.
Detaljerede fotos
Relevante miljøer
Den 30 kVA/10 kV lamineret kernefordelingstransformator er vidt anvendelig i:
Industrielle indstillinger:
Fabriksgulve og produktionslinjer, der kræver stabil kraft med lav harmonisk interferens.
Urban distribution:
Installeret på poler eller jordmonteret for at levere sikker 400 V lavspændingseffekt til bolig- og kommercielle områder.
Fjerntliggende områder:
Bjergrige eller ø-regioner med svage gitter, der udnytter sin kortslutningsmodstand og letvægtsdesign for at overvinde transportudfordringer og hårde klimaer.
Ekstreme miljøer:
Salt Mist -modstand og støvbeskyttelse (IP23 -vurdering) passer til kyst- eller støvede industrielle zoner, hvilket minimerer vedligeholdelsesbehov.
Emergency Power:
Parret med generatorer til at tilvejebringe midlertidig elektricitet til katastrofehjælp eller infrastrukturprojekter.
Note: I overensstemmelse med IEC 60076 standarder, understøtter udendørs væg eller malet montering. Kræver 2 m × 1,5 m vedligeholdelsesglarance.
video
Hvorfor vælge os?
Gnee følger strengt den omfattende acceptprøvningsproces for at sikre, at ydelsen af hver enhed opfylder standarderne. Vores produkter og tjenester er blevet anvendt med succes i mere end 50 lande og regioner over hele verden. Som en betroet global industriel partner er vi altid forpligtet til at hjælpe kunderne med at nå deres vision af bæredygtig udvikling gennem produkter af høj kvalitet og fuld-process-tjenester.
Støtte
• PRE-SALES: Gratis teknisk rådgivning, tegningsanmeldelse og installationstræning.
• Eftersalg:
Global garanti i 2 år; 5- års garanti på kernekomponenter.
7 × 24- times fjernsupport, fejlrespons inden for<24 hours.
Operation Manual leveret.
SGS -certificeringscertifikat
Produktionsmiljø
Vores fabrik
Pakning og levering
FAQ
Spørgsmål 1: Hvordan vælger man mellem olie-nedbrydende, tørtype eller amorfe legeringstransformatorer baseret på behov?
A: Olie-nedbrydende transformere (f.eks. 30-2500 kva/10 kV olie-nedbrændt trefaset dobbeltvikling):
Anvendelige scenarier: Store fabrikker, stationer, udendørs højspændingseffektfordeling.
Fordele: Fremragende varmeafledning for høje belastninger og miljøer med høj temperatur, men kræver forholdet mellem brandforebyggelse og olie lækage.
Tørtype-transformere (f.eks. Epoxyharpiksstøbt type, tør-type dobbeltvikling):
Anvendelige scenarier: indendørs installationer (f.eks. Datacentre, kommercielle bygninger), miljøer med strenge brandsikkerhedskrav.
Fordele: Ingen isoleringsolie, forureningsfri, lav støj, men kræver ventilation til varmeafledning.
Amorfe legeringstransformere (f.eks. Amorf legering af tørt type):
Anvendelige scenarier: Grid-end-applikationer, strømforsyning i landdistrikter, energieffektive systemer.
Fordele: Reducerer tab uden belastning med over 70%, højere effektivitet end traditionelle transformatorer, ideel til langsigtede lavbelastningsoperationer.
Q2: Hvilket udstyr er egnet til ensrettertransformatorer (30-3200 KVA ensrettertype)?
A: Designet specifikt til ensretterudstyr, såsom:
Elektropletteringslinjer, elektrolytiske celler.
Produktion af aluminium/kobberelektrolyse.
DC Motor Drive Systems.
Funktioner: trefaset input, justerbar DC-spændingsudgang. Bemærk: Harmoniske belastninger kan påvirke transformerens ydelse.
Q3: Hvad er forskellene mellem præfabrikerede understationer (europæisk stil) og kombinerede transformere (kombineret type)?
A: Præfabrikerede stationer:
Høj integration: Inkluderer transformere, lavspændingsskabe og beskyttelsesanordninger, der er forudinstalleret i vejrbestandig/brandbestandige indkapslinger.
Anvendelige scenarier: hurtigt implementerbare udendørs kraftsystemer (f.eks. Midlertidige byggepladser, fjerntliggende områder).
Kombinerede transformere:
Funktionel integration: kombinerer typisk transformere, måleindretninger og beskyttelsesudstyr for at forenkle strømfordelingen.
Anvendelige scenarier: strømdistributionsknudepunkter til små/mellemstore fabrikker eller kommercielle komplekser.
Q4: Hvad er spændingsjusteringsmetoden for 30-2500 KVA dobbeltvikling ikke-justerbare spændingstransformatorer?
A: Ikke-justerbar type: fast udgangsspænding indstillet til fabrik (f.eks. 10 kV input → 400 V output); Ingen justering på stedet.
Anvendelige scenarier: stabile spændingsmiljøer med minimale belastningssvingninger (f.eks. Fast produktionslinjer).
For spændingsjustering skal du vælge on-load tap-skiftende transformatorer (tilpasses).
Q5: Hvad er temperaturmodstanden og levetiden for epoxyharpiks-støbt tørtype-transformere?
A: Temperaturresistens: Klasse F (155 grader) eller klasse H (180 grader), med overbelastningskapacitet op til 1,5 × nominel effekt.
Levetid: Over 20 år under normal drift, men kræver regelmæssige inspektioner af viklingsisolering og kølesystemer.
Populære tags: 30 kVA/10 kV Lamineret kernefordelingstransformator, Kina 30 kVA/10 kV Lamineret kernefordelingstransformatorproducenter, leverandører, fabrik
