Analyse af applikationsscenarier for tørre-typetransformere

At vælge det rigtigetør-transformator er afgørende for at sikre langsigtet-strømsystemsikkerhed, pålidelig drift og lavere vedligeholdelsesomkostninger. Valg af en uegnet transformer kan resultere i overophedning, isoleringsfejl, overdreven støj eller dyre projektforsinkelser. Transformatorer af tørre-type er blevet den foretrukne løsning til kommercielle bygninger, industrianlæg, transportinfrastruktur og vedvarende energiprojekter, fordi de tilbyder fremragende brandsikkerhed, miljøbeskyttelse og pålidelig indendørs drift uden isoleringsolie.

I denne vejledning lærer du, hvor tørre-transformatorer er mest almindeligt anvendte, hvordan du vælger den rigtige model til forskellige applikationer, og de vigtigste tekniske faktorer, som enhver køber bør overveje, inden de køber.





Elektriske transformere er afgørende for spændingskonvertering i kraftproduktion, transmission, distribution og industrielle applikationer. Traditionelt har mange transformatorer været afhængige af isolerende væsker såsom mineralolie til afkøling og dielektrisk beskyttelse. Men på steder, hvor brandsikkerhed, miljøbeskyttelse og indendørs installation er store bekymringer, foretrækkes ofte en alternativ løsning:tør-transformator.

Tørre-transformatorer er blevet mere og mere populære i kommercielle bygninger, hospitaler, datacentre, vedvarende energianlæg, industrianlæg og transportsystemer, fordi de eliminerer behovet for flydende isolering. I stedet bruger de luft og solide isoleringsmaterialer til at give elektrisk isolering og køling. Dette design reducerer brandrisici, forenkler vedligeholdelsen og gør dem særligt velegnede til indendørs og miljøfølsomme applikationer.

En transformer af tør-type er en transformer, der bruger luft og faste isoleringsmaterialer i stedet for væskefyldte-isoleringssystemer såsom mineralolie. Dens viklinger er isoleret ved hjælp af materialer som epoxyharpiks, lak eller støbt harpiks, mens afkøling opnås gennem naturlig eller tvungen luftcirkulation. Transformatorer af tørre-type er meget udbredt i indendørs installationer, hvor sikkerhed, miljøbeskyttelse og lave vedligeholdelseskrav er vigtige.

Deres kombination af pålidelighed, sikkerhed og miljøvenlighed har gjort tørre-transformere til et foretrukket valg for mange moderne elektriske systemer.





Vi skal vælge passende transformatorer af-type i henhold til forskellige anvendelsesscenarier for at forlænge udstyrets levetid og reducere vedligeholdelsesomkostningerne.



Anvendelse	Anbefalede transformatorfunktioner
Hospitaler	Støbt harpiksisolering, lav støj, overholdelse af brandsikkerhed
Datacentre	Høj effektivitet, lavt tab, kontinuerlig drift
Metro systemer	IP-beskyttelse, Klasse F/H-isolering, lav vedligeholdelse
Solcelleanlæg	Højspændingsforhold, inverterkompatibilitet, udendørs kabinet
Industrianlæg	Høj overbelastningskapacitet, tilpasset køling



Inden de vælger en transformer af tør-type, bør købere ikke kun vurdere installationsmiljøet, men også de elektriske specifikationer og fremtidige driftsforhold. At vælge den korrekte transformer på designstadiet kan reducere vedligeholdelsesomkostningerne betydeligt og forbedre
systemets pålidelighed.

Følgende faktorer er blandt de vigtigste:



Udvælgelsesfaktor	Hvorfor det betyder noget
Nominel kapacitet (kVA)	Forhindrer overbelastning eller overdimensionerede investeringer
Primær og sekundær spænding	Skal matche strømfordelingssystemet
Vektor gruppe	Sikrer kompatibilitet med eksisterende transformere
Kølemetode (AN/AF)	Bestemmer overbelastningsevnen
Isoleringsklasse	Påvirker levetid og temperaturbestandighed
IP beskyttelsesklassificering	Vigtig til støvede eller fugtige omgivelser
Omgivelsestemperatur	Påvirker transformerens derating
Støjniveau	Kritisk for hospitaler, skoler og kontorer
Overholdelsesstandarder	IEC 60076-11, CE eller lokale forsyningskrav





Høje-beboelsesbygninger, store indkøbscentre, kontorbygninger, hoteller og andre tætbefolkede steder har strenge krav til brandsikkerhed og også høje krav til sikkerheden af ​​strømforsyningsudstyr. Transformatorer af tørre-type indeholder ikke brændbar isoleringsolie og har fremragende flammehæmmende-og brandbestandige-egenskaber. De kan installeres direkte i indendørs områder såsom kældre og strømfordelingsrum uden behov for komplekse brandsikrings- og olielagerfaciliteter. Dette sparer ikke kun bygningsplads, men sikrer også en stabil og sikker elforsyning til beboere og virksomheder, tilpasset den tætte urbane eldistributionsmodel.

Typiske projekter omfatter indkøbscentre, hospitaler, skoler, kontorbygninger, hoteller, lufthavne og datacentre, hvor brandsikkerhedsreglerne forbyder brugen af-oliefyldte transformere.





Undergrundsbaner, integrerede rørledningskorridorer, underjordiske tunneler og andre lukkede rum er kendetegnet ved fugt, dårlig ventilation, vanskelig vedligeholdelse af udstyr og høj brandrisiko. Transformatorer af tørre-type har med deres fuldt forseglede struktur egenskaber såsom fugt-tætte, støv-tætte, stød--og ældningsbestandige-egenskaber. De kan tilpasse sig komplekse underjordiske arbejdsmiljøer, fungere stabilt, have en lav fejlrate og fuldt ud opfylde de langsigtede, sikre og uafbrudte strømforsyningskrav til jernbanetransitsystemer.

I metrostationer og underjordiske forsyningstunneler er transformatorer af tør-type ofte specificeret med IP23 eller højere kapslingsbeskyttelse, Klasse F eller Klasse H isoleringssystemer og lavt-støjdesign for at sikre pålidelig drift under høj luftfugtighed og kontinuerlige belastningsforhold.







De kan forhindre olieforurening i renrum, der bruges til fødevare- og elektronikfremstilling, og reducere potentielle sikkerhedsrisici betydeligt i brandfarlige og eksplosive fabrikker såsom kemiske fabrikker og byggematerialefabrikker. I mellemtiden, i nye energikraftværker, såsom solcelle- og vindkraftværker, muliggør transformatorer af tørre-type med deres vedligeholdelses-fri drift og stabile netforbindelseskapacitet forstærkning og transmission af elektrisk energi, hvilket understøtter en effektiv udnyttelse af nye energikilder.

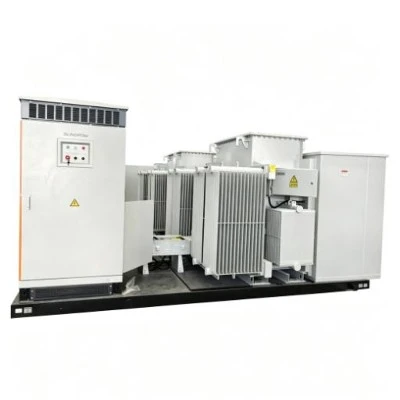

Til solcelle- og vindenergiprojekter bruges transformatorer af tørre-typen i vid udstrækning i inverterstationer, energilagringssystemer (ESS) og kompakte understationer. Deres vedligeholdelsesfrie-design minimerer driftsomkostningerne og sikrer samtidig en stabil netforbindelse under varierende belastningsforhold.











Feature	Tør type	Olie fyldt
Brandsikkerhed	Fremragende	Moderat
Indendørs installation	Fremragende	Begrænset
Risiko for olielækage	Ingen	Mulig
Rutinemæssig vedligeholdelse	Meget lav	Olietest påkrævet
Støj	Sænke	Højere
Startomkostninger	Højere	Sænke
Miljøpåvirkning	Fremragende	Moderat
Udendørs installation	Valgfri	Bedre



Den primære forskel er isolerings- og kølemetoden. Så hvornår er en transformer af tør-type det rigtige valg?

Vælg transformer af tør-type, når:

V Transformer installeret inde i bygninger

V Brandsikkerhedsforskrifter begrænser olieudstyr

V Vedligeholdelsesadgang er vanskelig

V Miljøbeskyttelse er påkrævet

V Installationspladsen er begrænset





Mange købere fokuserer kun på transformerkapacitet, mens de overser andre kritiske specifikationer.
Almindelige købsfejl omfatter:

 ⊙Valg af forkert spændingsforhold

 ⊙Valg af en uegnet vektorgruppe

 ⊙Undervurderer efterspørgsel efter overbelastning

 ⊙Ignorerer krav til omgivende temperatur

 ⊙Valg af utilstrækkelig kabinetbeskyttelse (IP-klassificering)

 ⊙Undladelse af at verificere overholdelse af IEC 60076-11

 ⊙Indkøb uden at overveje fremtidig belastningsudvidelse

At undgå disse fejl hjælper med at reducere projektrisici og uventede vedligeholdelsesomkostninger.



PåGNEE elektrisk, fremstiller vi mere end blot "standard" transformere. Vi er dedikerede til at producere førsteklasses tørre-transformatorer med overlegen ydeevne, enestående kvalitet og forlænget levetid.

⊙Streng IEC 60076 overensstemmelsescertificering:Hver enhed gennemgår en120 % fuld-temperaturstigningstestfør de forlader vores fabrik, hvilket sikrer en ekstra sikkerhedsmargin, som billigere alternativer simpelthen ikke kan matche.

⊙Fabrikstest inklusive:viklingsmodstandstest;isolationsmodstandstest;ingen-belastningstabstest;lasttabstest;dielektrisk test.

⊙20+ års isoleringslevetid:Fremstillet med høj-kobberviklinger og førsteklasses isoleringsmaterialer, der opretholder en lang-stabil drift selv ved 85 % kontinuerlig belastning.





Har du brug for hjælp til at vælge den rigtige tørre-typetransformer?



Hvert projekt har unikke spændingsniveauer, installationsforhold og belastningskrav. Valg af den korrekte transformer kan forbedre systemets pålidelighed, reducere driftsomkostningerne og forenkle fremtidig vedligeholdelse.

Hos GNEE Electric tilbyder vores ingeniørteam skræddersyet transformervalg baseret på dine projektspecifikationer, herunder:

 ⊙Kapacitet fra 10 kVA til 2000 kVA

 ⊙Spænding op til 34,5 kV

 ⊙Transformere af støbt harpiks eller VPI-tørre-type

 ⊙Indendørs og udendørs løsninger

 ⊙IEC 60076-11-kompatible designs

 ⊙Tilpassede vektorgrupper og IP-klassificeringer



Send os blot dit enkelt-linjediagram, indlæsningsdata eller projektkrav, og vores ingeniører vil anbefale den bedst egnede løsning og give et konkurrencedygtigt tilbud inden for 24 timer.

Kontakt os i dag for at modtage gratis teknisk valgsupport og et fabriks-direkte tilbud.



Få en gratis konsultation
