6300kva trefaset olie-nedskærmet effekttransformator
Kapacitet: 6300kva
Levering År: 2022
Country: Sydkorea
Key fordele:
Effektiv varmeafledning: Oliefyldt effekttransformatorstruktur med et cirkulerende kølesystem reducerer temperaturstigningen med 15% under industristandarder under kontinuerlig drift i fuld belastning. Høj pålidelighed med 30% sammenlignet med tør-type transformatorer til denne trefasede olie-brændte effekttransformator.
Har du spørgsmål? Gnee -salgsrepræsentanter er tilgængelige til live chat nu
Send e-mail:sales@gneeelectric.com
Tlf:+8615824687445
Produktindførelse af olie-nedbrydet effekttransformator
Den 6300kva trefasede olie-nedbrydende effekttransformator er konstrueret til industrielle og gittersystemer med et fuldt forseglet olieimmeret design. Integreret med siliciumstålkerner med høj permeabilitet og lavt-tabt teknologi opnår det over 98,5% energieffektivitet. Som en klassisk oliefyldt effekttransformator absorberer og spreder dens isoleringsoliecirkulationssystem hurtigt varme, hvilket garanterer langvarig stabilitet under højspændings- og tungbelastningsforhold.
Denne effekttransformator understøtter globale spændingsstandarder (10 kV-35KV) og tovejs spændingsregulering, hvilket gør den velegnet til kraftværker, stationer og store fabrikker. Sammenlignet med lignende produkter forenkler denne trefasede olie-nedbrydende effekttransformator installation på stedet gennem modulær tankdesign, mens de overholder UL, IEC og andre internationale certificeringer. Kendt for holdbarhed og tilpasningsevne er den olie-nedlagte effekttransformator blevet en hjørnesten i tunge industriel energiinfrastruktur.
Fordele i forhold til transformatorer af tør type
(1) Overlegen termisk styring
Den olie-nedbrydende effekttransformator anvender isolering af oliecirkulation til aktiv køling, der overgår udøvende transformer af tørtypen, passiv luftkonvektion. Under ækvivalente belastninger er dens interne varme-spottetemperaturer 20% -30% lavere, hvilket strækker sig betydeligt isolerings levetid.
(2) Forbedret miljøsistens
Den forseglede tank til denne trefasede olie-nedbrydende effekttransformator blokerer støv, fugt og ætsende gasser, hvilket gør den ideel til kystregioner (f.eks. Sydkorea), monsunklimateklimaer eller kemiske planter. Transformere af tør-type kræver yderligere beskyttende indkapslinger og hæver omkostningerne med 15%-20%.
(3) reducerede vedligeholdelsesomkostninger
Den oliefyldte effekttransformers selvregenererende isoleringsolie kan filtreres og genbruges med vikling af inspektionsintervaller på 10-15 år. I modsætning hertil efterspørger tørtype-transformatorer 'epoxy-resin-coatede viklinger fuld erstatning ved aldring, hvilket øger livscyklusomkostningerne med over 40%.
(4) Enestående overbelastningskapacitet
Under kortvarige overbelastninger (f.eks. Gitterbølger) tillader den olie-nedbrydende effekttransformators termiske bufferingseffekt 150% nominel belastningskapacitet i op til 2 timer, hvorimod tør-type enheder kun opretholder 30 minutter.
Produkter Parameter
| Punkt | Kapacitet | Ingen belastning | Lastetab (75oC) | Impedans | Dimensioner (mm) | Total vægt | Olie | ||
|---|---|---|---|---|---|---|---|---|---|
| Kva | Watt | Watt | % | Højde | Længde | Bredde | kg | Liter | |
| 1 | 50 | 160 | 950 | 4 | 1,100 | 1,000 | 700 | 500 | 135 |
| 2 | 100 | 250 | 1,550 | 4 | 1,250 | 1,050 | 750 | 750 | 200 |
| 3 | 160 | 360 | 2,100 | 4 | 1,300 | 1,150 | 750 | 990 | 250 |
| 4 | 250 | 500 | 2,950 | 4 | 1,350 | 1,200 | 750 | 1300 | 300 |
| 5 | 315 | 800 | 3,900 | 4 | 1,400 | 1,400 | 800 | 1300 | 350 |
| 6 | 400 | 960 | 4,600 | 4 | 1,400 | 1,500 | 850 | 1550 | 380 |
| 7 | 500 | 1,150 | 5,500 | 4 | 1,500 | 1,550 | 900 | 1750 | 430 |
| 8 | 630 | 1,350 | 6,500 | 4 | 1,550 | 1,600 | 850 | 2,150 | 450 |
| 9 | 800 | 1,600 | 11,000 | 6 | 1,600 | 1,800 | 1,100 | 2,500 | 650 |
| 10 | 1,000 | 1,950 | 13,500 | 6 | 1,750 | 1,900 | 1,100 | 3,200 | 700 |
| 11 | 1,250 | 2,300 | 16,400 | 6 | 1,850 | 2,000 | 1,150 | 4,000 | 850 |
| 12 | 1,500 | 2,800 | 19,800 | 6 | 1,950 | 2,100 | 1,250 | 4,150 | 1,150 |
| 13 | 2,000 | 3,250 | 24,000 | 6 | 2,050 | 2,250 | 1,350 | 5,650 | 1,450 |
| 14 | 2,500 | 3,500 | 28,500 | 6 | 2,150 | 2,450 | 1,450 | 6,450 | 1,750 |
| Punkt | Kapacitet | Ingen belastning | Lastetab (75oC) | Impedans | Dimensioner (mm) | Total vægt | Olie | ||
|---|---|---|---|---|---|---|---|---|---|
| Kva | Watt | Watt | % | Højde | Længde | Bredde | kg | Liter | |
| 1 | 50 | 170 | 950 | 4 | 1,300 | 1,000 | 700 | 550 | 165 |
| 2 | 100 | 260 | 1,550 | 4 | 1,400 | 1,050 | 750 | 800 | 230 |
| 3 | 160 | 370 | 2,100 | 4 | 1,450 | 1,150 | 750 | 990 | 280 |
| 4 | 250 | 520 | 2,950 | 4 | 1,500 | 1,200 | 750 | 1450 | 350 |
| 5 | 315 | 850 | 3,900 | 4 | 1,550 | 1,350 | 800 | 1450 | 400 |
| 6 | 400 | 1000 | 4,600 | 4 | 1,550 | 1,450 | 850 | 1700 | 450 |
| 7 | 500 | 1,200 | 5,500 | 4 | 1,650 | 1,500 | 900 | 1900 | 500 |
| 8 | 630 | 1,400 | 6,500 | 4 | 1,700 | 1,650 | 850 | 2,300 | 550 |
| 9 | 800 | 1,700 | 11,000 | 6 | 1,750 | 1,850 | 1,100 | 2,650 | 700 |
| 10 | 1,000 | 2,000 | 13,500 | 6 | 1,900 | 1,950 | 1,100 | 3,350 | 750 |
| 11 | 1,250 | 2,350 | 16,400 | 6 | 2,000 | 2,000 | 1,150 | 4,150 | 900 |
| 12 | 1,500 | 2,850 | 19,800 | 6 | 2,100 | 2,100 | 1,250 | 4,300 | 1,200 |
| 13 | 2,000 | 3,300 | 24,000 | 6 | 2,200 | 2,250 | 1,350 | 5,800 | 1,450 |
| 14 | 2,500 | 3,800 | 28,500 | 6 | 2,350 | 2,450 | 1,450 | 6,600 | 1,750 |
Fremstillingsteknologi
Den 6300kva trefasede olie-nedbrydende effekttransformator anvender fuldautomatisk produktion, herunder:
(1) trinlamineret kerne: Laser-Cut 27ZH105 Siliciumstålplader med høj permeabilitet med smeltede samlinger reducerer tab uden belastning til en branche-førende 6,5 kW.
(2) Isolerede viklinger med dobbeltlag: Kobberfolie til lavspændingsviklinger og Nomex-papirindpakket transponerede ledere til højspændingsvindinger kombineret med vakuumtrykimprægnering (VPI), sikre delvis udladningsniveauer<5pC in the oil-filled power transformer.
(3) Smart tankdesign: Bølgede stålsvejste tanke integrerer trykaflastningsventiler og online oliechromatografier til realtidsovervågning. Denne trefasede olie-nedbrydende effekttransformator har også trådløse temperatursensorer til fjerntliggende termisk datatransmission.
(4) streng test: Hver olie-nedbrydende effekttransformator gennemgår 20+ type tests, inklusive lynimpuls (LI), kortslutningsimpedans og pludselige kortslutningsforsøg, der overholder IEC 60076 standarder.
Egnede miljøer på 6300kva olie-nedbrydede effekttransformere
Den olie-nedbrydende effekttransformator er designet til holdbarhed og omkostningseffektivitet i forskellige omgivelser:
Klima: fungerer i temperaturer fra -40 grad til +45 grad og fugtighed mindre end eller lig med 95% (ikke-kondensering), ideel til monsun-udsatte regioner som Sydkorea og Sydøstasien.
Installation: Velegnet til indendørs/udendørs implementering med større end eller lig med 1,5 m clearance fra vægge. Støvutsatte områder (f.eks. Miner, oliefelter) kan kræve yderligere anti-dust-net til denne trefasede olie-nedbrydende effekttransformator.
Netkompatibilitet: Kompatible med 50/60Hz dobbeltfrekvente systemer og flere viklingskonfigurationer (Star-Delta), der viser den globale alsidighed af oliefyldte effekttransformatorer.
Hvorfor vælge os?
Gnee Group:
Global Transformer Supply Chain Integration Expert (2008 - til stede)
Grundlagt i 2008 har Gnee Group gennemgået femten år med dyb industri -dyrkning og med succes omdannet fra en regional erhvervsdrivende til en global ekspert i forsyningskæden. Som en pioner inden for integrationen af stålindustrikæden har gruppen etableret et fuldcyklusværdisystem, der spænder over råmateriale indkøb, produktionskoordination, logistikoptimering og terminaltjenester, der sætter et innovativt operationelt benchmark i den globale transformatorfordelingssektor. I æraen med industri 4.0 accelererer Gnee Group mod sit mål om at blive en global integrator af transformerens værdi gennem digital omstrukturering og konstruktion af grøn forsyningskæde.
SGS -certificeringscertifikat

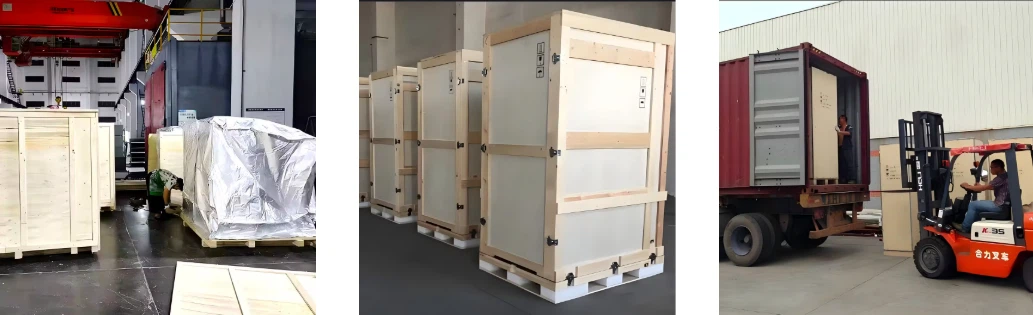

Pakning og levering
Vores fabrik
