132 kV 138 kV Three - Faseolie nedsænket effekttransformator
Primær spændingsvurdering: 132 kV, 138 kV eller andre
Sekundær spændingsvurderinger: 11/10,5/6,6/6,3 kV eller andre
HV Tap Range: ± 8 × 1,25% eller andre
Forbindelsestype: ynd11 eller andre
Har du spørgsmål? Gnee -salgsrepræsentanter er tilgængelige til live chat nu
Send e-mail:sales@gneeelectric.com
Tlf:+8615824687445
Introduktion af132 kV 138 kV strømtransformator
Gnee Transformer leverer 132 kV 138 kV tre - Faseolie nedsænket effekttransformator.
132 kV og 138 kV olie - Fyldt effekttransformator er baseret på ANSI, IEEE, CSA, AS, såvel som NEMA -standarder for design og produktion. Kapaciteten kan nå 120 mVA. Det har egenskaberne ved lavt tab, høj effektivitet og stærk mekanisk og elektrisk ydeevne. Kan bruges til lang - afstandstransmission og substation.
132 kV 138 kV olie nedsænket strømtransformator -produkttilbehør
- Viklingstemperaturmonitor: Udstyret med dobbelt kontaktsensorer til reelle - Tid termisk sporing.
- Indikator for digital olieniveau: Med magnetisk kobling og UV - beskyttet display til præcis olieovervågning.
- På - Load Tap Changer Control Panel: Integreret med Multi - Positionjustering og digital feedback til spændingsregulering.
- Trykaflastningsventilenhed: Med dobbelt alarmkontakter for at beskytte mod overtrykshændelser.
- Luftfiltrering og fugtighedsfølerenhed: sikrer forurenende - fri drift, selv under barske atmosfæriske forhold.
- Radiatorventilsæt: Top- og bundventilsystem designet til effektiv varmeafledning.
- Løft og jacking lugs: brugerdefineret - konstrueret hardware til sikker installation og vedligeholdelsesadgang.
- Forseglet tapskifter Aktiveringsmodul: Forbedrer pålideligheden med glatte mekaniske eller elektroniske switching -indstillinger.
- Jordforbindelsessæt med rustfrit stållugs: Tilvejebringer robuste jordforbindelser til forbedret sikkerhed.
- Installationsdokumentation og certificeringsplade: Holdbar navneskilt med detaljerede tekniske data og overholdelsesmærker.
Specifikationer
| 132 kV klasse tre - Fase to Winding OLTC Power Transformer | |||||
| Bedømt magt | Højspænding | Lav spænding | Ingen - belastningstab (KW) | På - belastningstab (kW) | Ingen belastningsstrøm (%) |
| 10mva | 132 kV 138 kV |
6,3 kV 6,6 kV 10,5 kV 11 kV |
11.8 | 51.2 | 0.82 |
| 12mva | 13.7 | 59.5 | 0.82 | ||
| 15mva | 16.3 | 73.1 | 0.76 | ||
| 20mva | 19.5 | 88.4 | 0.76 | ||
| 25mva | 22.7 | 105 | 0.69 | ||
| 30mva | 27.4 | 126 | 0.69 | ||
| 37,5 mva | 32.9 | 148 | 0.63 | ||
| 50mva | 38.9 | 184 | 0.63 | ||
| 60mva | 46.4 | 221 | 0.57 | ||
Virksomhedsprofil
Gnee Transformer har en stærk produktionskapacitet og et effektivt marketingteam.
Vores transformerprodukter inkluderer 500 kV, 400 kV, 330 kV, 220 kV og 110 kV ultra - højspændingstransformatorer, forskellige tørre - type transformatorer/olie nedsænkede transformatorer/amorfe legeringstransformatorer på 35 kV og nedenfor, nye energi transformatorer og præfabrikerede erstatninger, erstatning
Eksportserie: enkelt - fasetransformator, tre - fase -transformer, cylindrisk transformer, isoleringstransformator, kontroltransformator, spændingsregulator og andre produkter og forskellige specifikationer af specielle transformatorer, såsom jordforbindelser, buesuppressions -coiler, bitcoin -transformere, præfabrikerede skab Transformatorer, minedriftstransformatorer, marine transformere osv.
Gnee Transformer har successivt bestået ISO9001, ISO14001, ISO45001, SA8000 System Certification. På samme tid har 10 kV og 35 kV niveaufordelingstransformatorer og boksetype stationer opnået Interna - tional elektroteknisk kommission IEC -certificering, US UL -certificering, tysk TUV -certificering, EU CE -certificering, hollandsk KEMA -certificering og GOST -certificering. Vores produktsalg dækker det globale marked, herunder 72 lande og regioner som De Forenede Stater, Europa, Canada, Mexico osv.

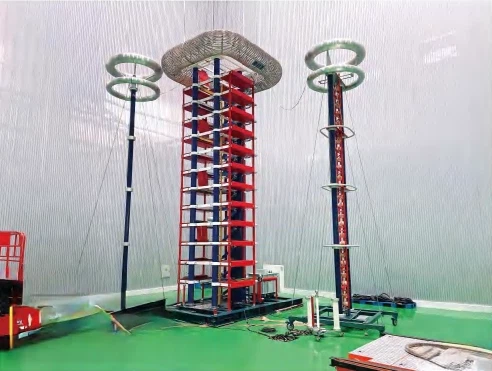

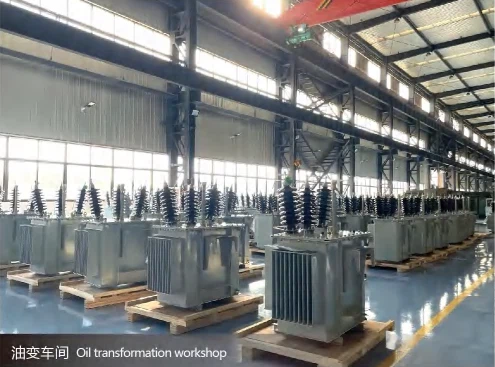

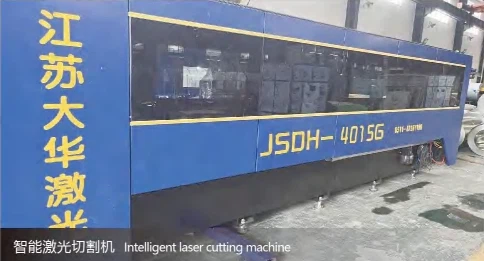

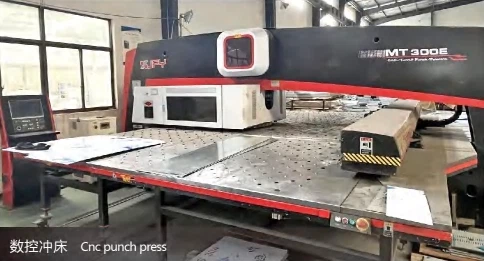

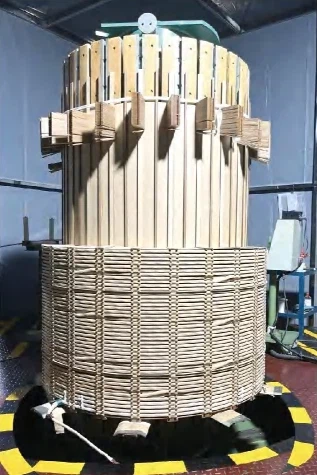

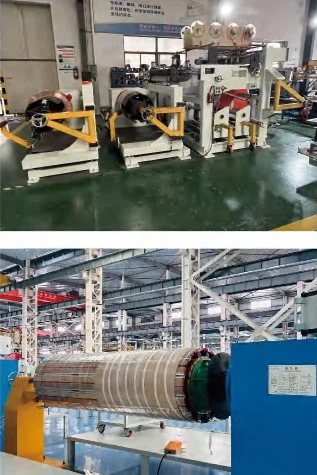

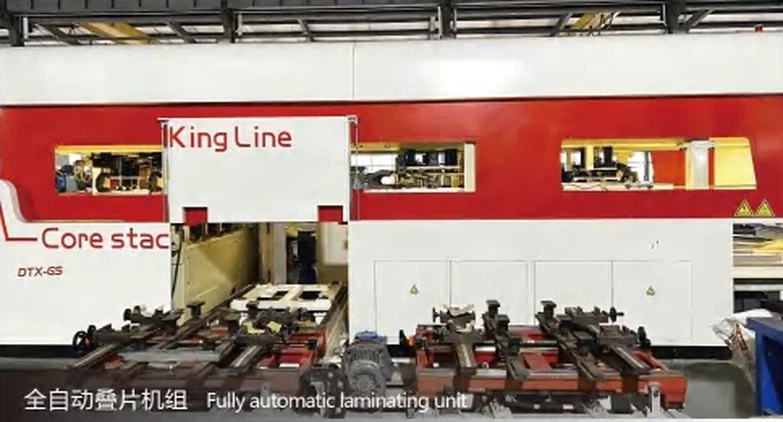

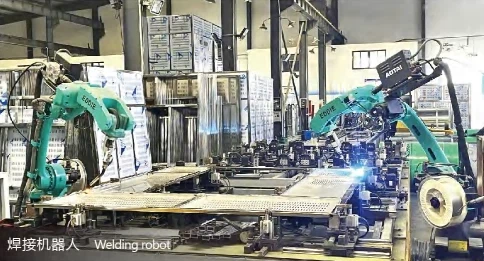

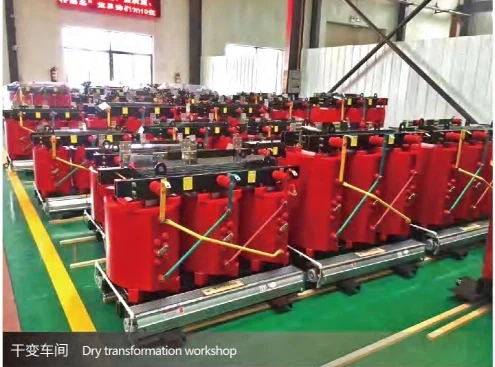

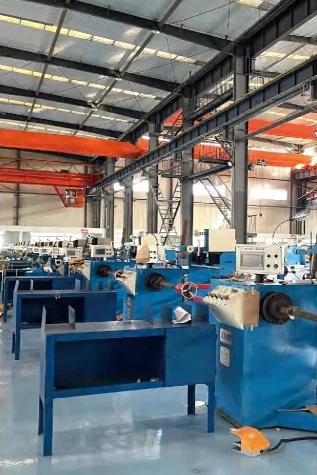

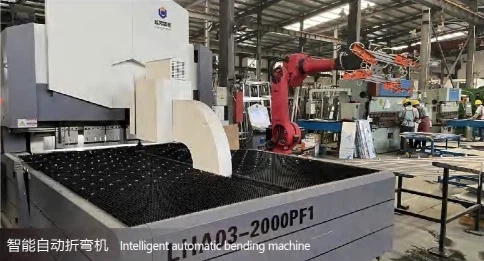

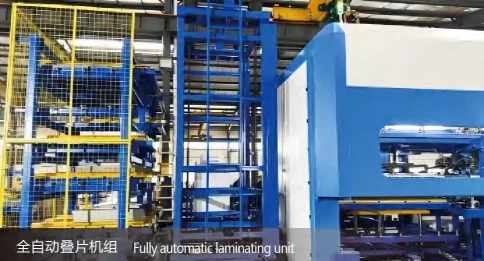

Transformer Workshop Equipment Display
Typer af transformer fra Gnee
Få Specifikation af transformatorordre
Gnee TransformerBestillingsspecifikation
|
Når du vælger vores virksomheds produkter, skal du give følgende data for bedre at tjene dig. |
||
|
Krav |
||
|
Krav: |
Telefonemetoder: |
Fax: |
|
Projektteknisk leder: |
Telefonemetoder: |
Postkasse: |
|
Valg af transformer type |
||
|
□ Tør transformer {□ SC (B) Epoxyharpiks □ SC (B) ikke - indkapslet} □ American Box (ZGS) {□ Terminal type (- z -) □ Ringnetværkstype ({2}} h -)} □ European Box Change (YBM) {□ Tørskifte □ Olieudskiftning} |
□ Olie - nedsænket transformer {□ Fuldt forseglet (- m -) □ Olie - Bærende pude} □ Amorf Alloy Transformer {□ Tør amorf □ Olie amorf} □ Speciel transformer {ensretter, ovn, min osv.} |
|
Transformer Basic Data Selection
|
Brugsland: |
|
|
Fase nummer: |
□ Tre - fase (konventionel) □ Monophase □ Andet () |
|
Frekvens: |
□ 50Hz (konventionel) □ 60Hz □ Andet () |
|
Transformatorolie: |
□#25 (konventionel) □#45 (minimumstemperatur under 25 grad) |
|
Bedømt kapacitet: |
□ () KVA -brugsbetingelser □ Udendørs type □ Indendørs type |
|
Højde: |
□ Mindre end 1000 m (konventionel) □ 1000-2000 m □ 3000 m 以上 over |
|
Bedømt spænding (højspænding) |
□ 6 kV □ 10 kV □ 20 kV □ 35 kV □ 66 kV □ 110 kV □ 220 kV □ Andet () |
|
Bedømt spænding (lavt tryk) |
□ 0,4 kV □ 0,66 kV □ 10 kV □ 10,5 kV □ 35 kV □ 其他 other () |
|
Tilsluttet gruppe |
□ Dyn11 (konventionel) □ Yyn0 □ Ynd11 □ Li0 (enkelt - fase) □ Andet () |
|
Impedans (%): |
□ 4% □ 4,5% □ 5,5% □ 6% □ 6,5% □ 7,5% □ 8% □ Andet () |
|
Spændingsreguleringstilstand |
□ Spændingsregulering uden excitation (konventionel) □ på - belastningsspændingsregulering (Z) |
|
Spændingsreguleringsområde |
□ ± 2*2,5% □ ± 5% □ ± 3*2,5% □ Andet () |
Valg af transformer tilbehør
|
□ Ventilator □ Temperaturkontrol {□ Common □ Med 485 computergrænseflade} □ Tørt tilfælde {□ Almindelig stålplade □ Aluminiumslegering »Rustfrit stål} □ Beskyttelsesniveau for tørt sag (□ IP20 (konventionel) □ IP ()} □ Tørhøjdehøjdebehov {□ Ingen □ Krav[ ]} □ Kabeludgangstilstand for den tørre variabel skal {□ op - og - out □ op - og - ned □ ned - ind/ned - out □ ned - in/up - out out out □ ned - ind/ ned - out □ ned - in/ side - out [□ venstre □ højre - out]} |
|
Note: 1. (Tørskiftekrav S 100KVA -transformer inkluderer ikke fans, såsom fans, skal opkræves 2. (Olieændringer<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Andre særlige krav (yderligere gebyrer gælder nedenfor)
|
Tør transformer |
□ Shell og bundplade {□ Almindelig □ Fuldt forseglet} □ Rejsekontakt □ Magnetisk LO □ Nul sekvenstransformator □ Kobberbjælke til lavspændingsskabet □ Beskyttende mesh □ Belysning □ 100 kVa eller mindre ventilator □ Støddæmper |
|
Olie - nedsænket transformer |
□ Nr. 45 Olie til ikke - områder med lav temperatur □ Udpeget brand på - belastningsspændingsregulator □ 400kVA og under OABC -fase med lav spænding OABC med ledningsterminaler □ 630kva eller nedenfor kræver temperaturkontrol □ 800kVA eller under lavspændingsudløbsfase 0 kræver ledningsoplysninger □ 630kva og nedenfor skal være udstyret med gasrelæ |
Gnee Transformer Industrial Layout
Asien: Kina, Filippinerne, Cambodja, Malaysia, Myanmar, Indonesien, Vietnam, Mongoliet, Japan, Taiwan -provinsen, Bangladesh, Sri Lanka, Libanon, Saudi -Arabien, Tyrkiet, Armenien, Irak, Iran, Kazakhstan, Kirgyzstan, Tajikistan, Uzbekistan
Afrika: Egypten, Etiopien, Angola, Botswana, Burundi, Kap Verde, Congo, Guinea, Ghana, Gabon, Zimbabwe, Cameroun, Kenya, Rwanda, Malawi, Mauritius, Mauritania, Mozambique, Sydafrika, Nigeria, Somalia, Chad, Centralafrika
Nordamerika: Aruba, Panama, Dominikanske Republik, Costa Rica, Honduras, Caribiske region, Canada, USA, Mexico, El Salvador, Guatemala, Jamaica
Europa: Bulgarien, North Macedonia, Finland, Norge, Ukraine, Grækenland, Ungarn, Italien, Storbritannien
Sydamerika: Argentina, Paraguay, Ecuador, Colombia, Guyana, Venezuela, Uruguay, Chile
Mellemøsten: Mellemøsten -regionen
Oceanien: Australien, Papua Ny Guinea. Fiji
