Power understation

Dele af en krafttransformatorstation

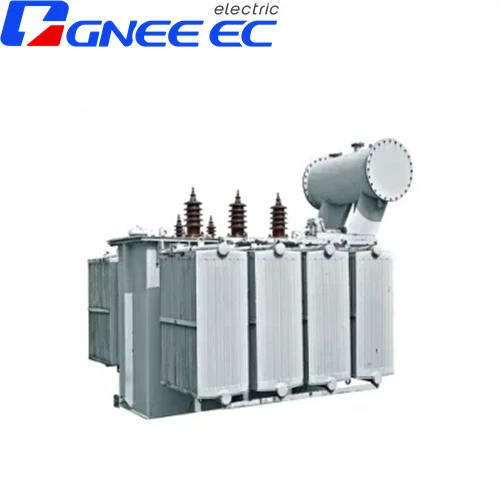

Transformer:Det er en statisk elektrisk maskine, der tjener til at øge eller mindske elektriciteten i et AC elektrisk kredsløb, mens den opretholder en konstant frekvens og effekt.

Afbryder:Det afbryder og genetablerer kontinuiteten af ​​et elektrisk kredsløb. En sådan afbrydelse foretages med belastning eller kortslutningsstrøm.

Genlukker:Det er en elektromekanisk del, der afbryder strømmen, når der er et overskud af elektricitet og virker, når der opstår en fejl i kredsløbet. Genlukkere er designet til at fungere med 3 lukkeoperationer og 4 åbninger med et interval mellem dem.

Bladsikringer:De er til- og frakoblingselementer af elektriske kredsløb med en dobbelt funktion. På den ene side, som en knivafbrydelse, tænder og slukker den. På den anden side fungerer det som et sikringselement og bruges, når der registreres en overstrøm.

Afbryd kontakter og testkontakter:De tjener til fysisk at afbryde et elektrisk kredsløb, så de fungerer normalt uden opladning. Disse kontakter fungerer mekanisk og også manuelt.

Lynafledere:De er ansvarlige for at holde ioniserede stråler væk. Når der er en bølge af en vis størrelse, danner lynafledere en elektronisk bue, der laver strømmen ud på jorden og ikke på mennesker eller udstyr og installationer.

Instrument transformere:De er apparater, der er ansvarlige for at måle den elektriske strøm. Der er to typer: strømtransformatorer (CT), til at ændre værdien af ​​strømmen, og potentielle transformere (PT), til at transformere spændingsværdierne uden at tage hensyn til strømmen. Begge værdier bruges i realtid til måle-, kontrol- og beskyttelsesinstrumenter, der kræver strøm- eller spændingssignaler.

Forgreningsbokse:De er forbindelsesklemmerne pr. fase, der giver os mulighed for at lave afledninger og nå bestemte områder.

Kondensatorer:De giver os mulighed for at bevare den elektricitet, der produceres i et elektrisk felt. Gennem to ledere adskilt af isolerende materiale lagres energi midlertidigt.

Typer af elektriske transformerstationer

Transformatorstation
De har en eller flere transformere, der hæver eller reducerer spændingen. Og de kan være:

• Step-up transformerstationer: Den genererede spænding hæves til nogle meget højere niveauer for at kunne transportere den. Normalt er denne installation placeret udenfor, meget tæt på el-producerende anlæg.
• Step-down transformerstationer: I modsætning til step-ups reducerer disse elektriske transformatorstationer højspændinger til mellemniveauer til distribution.

Skiftende understation
I denne type elektrisk understation er to eller flere kredsløb forbundet. Spændingen hæves eller sænkes ikke, men den fungerer som en knude i det elektriske system.
