Struktur og komponenter af 1000kVA støbt harpiks tør type transformator forklaret

I moderne strømdistributionssystemer er1000kVA støbt harpiks tør type transformator skiller sig ud for sin sikkerhed, pålidelighed og miljøvenlighed.



Som en professionel producent er GNEE specialiseret i at designe og levere høj-ydelseTransformere af tørre-type, herunderTre-Tørre-transformere af typen, Støbt harpiks krafttransformere, og tilpassetIndendørs trefasede-transformeretil globale industrielle og kommercielle applikationer.



Denne artikel forklarer detaljeret strukturen og komponenterne i en1000kVA støbt harpiks tør type transformator, der hjælper dig med bedre at forstå dets interne design, og hvorfor det er meget brugt i strømdistributionsprojekter.





Strukturen af ​​en1000kVA støbt harpiks tør type transformatorer designet til at sikre effektiv varmeafledning, elektrisk isolering og mekanisk styrke. Sammenlignet med oliefyldte-enheder er dettestøbeharpiks distributionstransformatorvedtager epoxyharpiksindkapsling, hvilket eliminerer brandrisici og olielækage.





Strukturelt kernedesign af transformer af tør-type

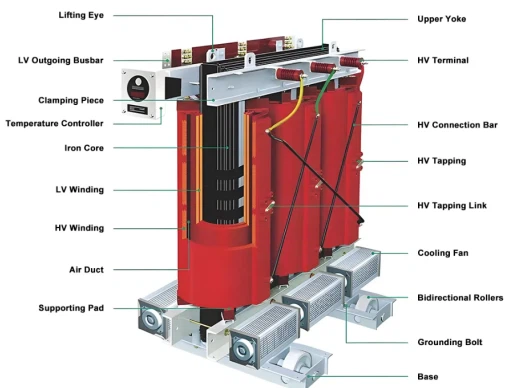

De vigtigste strukturelle rammer for enTransformer af typen Tør-omfatter:

• Magnetisk kerne (lamineret kerne af siliciumstål)
• Høj-spændingsvikling (HV).
• Lav-spændingsvikling (LV).
• Isoleringssystem (epoxyharpiksstøbning)
• Kølesystem (naturlig luft eller tvungen luft)
• Beskyttende kabinet (valgfrit)



Detør kerne transformerbruger koldvalsede-koldvalsede-siliciumstålplader af høj-kvalitet for at reducere kernetab og støj. Dette gør det til enTransformer af typen Tør med lavt tab-, ideel til-energibesparende applikationer.





Forstå hver komponent i enstøbespole tør type transformerhjælper købere med at evaluere produktkvalitet og ydeevne.



Transformerkerne i støbt harpikstype Transformer

Kernen er det magnetiske kredsløb afTrefaset støbeharpikstransformator.-. Den er lavet af siliciumstållamineringer med høj-permeabilitet, stablet for at minimere hvirvelstrømtab.



Nøglefunktioner:

• Lavt ingen-belastningstab
• Reduceret støjniveau
• Stærk mekanisk stivhed



Højspændingsvikling i støbt harpiks Power Transformer

HV-viklingen i enstøbeharpiks tør type transformerer normalt lavet af kobberledere og indkapslet i epoxyharpiks under vakuumforhold.



Fordele:

• Fremragende isoleringsevne
• Fugt- og støvbestandighed
• Høj dielektrisk styrke

Denne struktur sikrer, at transformeren fungerer sikkert i barske miljøer såsom fabrikker, bygninger og transformerstationer.



Lavspændingsvikling i tre-tørtransformator-type

LV-viklingen er typisk lavet af kobberfolie eller aluminiumsfolie, designet til at håndtere høje strømbelastninger effektivt.



Fordelene omfatter:

• Stærk kortslutningsmodstand-
• Ensartet strømfordeling
• Forbedret termisk ydeevne

Dette design forbedrer pålideligheden afTør distributionstransformatori kontinuerlig drift.





Isoleringssystemet er kernefordelen ved entransformer af støbt harpiks.



Epoxyharpiksstøbeteknologi

Itør støbt harpiks transformere, viklingerne er vakuumstøbt- med epoxyharpiks, der danner et solidt isoleringslag.



Vigtigste fordele:

• Flamme-hæmmende og selv-slukkende
• Ingen delvis udledning
• Høj modstandsdygtighed over for miljøforurening

Dette gør transformeren ideel tilIndendørs trefaset-transformerapplikationer såsom hospitaler, kommercielle bygninger og datacentre.



Transformatorspolestøbeproces





Køling er afgørende for at opretholde ydeevnen og forlænge levetiden.



Luftkølingsmetoder i transformer af tør-type

A Transformer af typen Tør med lavt tab-bruger typisk:

• AN (Air Natural) køling
• AF (Air Forced) køling med blæsere

DeTransformer af tre-Tør-typekan øge kapaciteten med 30-40%, når den er udstyret med tvungen luftkølesystemer.



Fordele:

• Ingen olievedligeholdelse
• Lavere driftsomkostninger
• Miljøvenlig





Indkapslingen beskytter de indvendige komponenter istøbeharpiks distributionstransformatorfra eksterne faktorer.



Indkapslingstyper og beskyttelsesniveauer

Almindelige kabinettyper:

• IP20 (grundlæggende indendørs beskyttelse)
• IP23 (dryp-sikker)
• IP44/IP54 (støv- og vandbeskyttelse)



Fordele:

• Forbedret sikkerhed
• Reduceret risiko for utilsigtet kontakt
• Velegnet til indendørs og semi-udendørs miljøer



Færdig transformer på lager





Modernestøbeharpiks krafttransformatorerer udstyret med intelligente overvågningssystemer.



Temperaturovervågningssystem

Nøglekomponenter omfatter:

• PT100 temperaturfølere
• Digitale temperaturregulatorer
• Alarm og trip funktioner

Disse systemer sikrer-realtidsovervågning af viklingstemperaturen, forhindrer overophedning og forlænger transformatorens levetid.





Nedenfor er en typisk specifikationstabel for en1000kVA trefaset støbt harpikstransformator:

Parameter	Værdi
Nominel kapacitet	1000 kVA
Fase	Trefaset-
Frekvens	50/60 Hz
Primær spænding	10kV / 11kV
Sekundær spænding	0,4kV
Vektor gruppe	Dyn11
Afkølingsmetode	AN / AF
Isoleringsklasse	F / H
Beskyttelsesklasse	IP20 / IP23 / IP44
Temperaturstigning	Mindre end eller lig med 100K
Støjniveau	Mindre end eller lig med 55 dB
Effektivitet	Større end eller lig med 98 %

Disse parametre viser den høje effektivitet og pålidelighed af enTør distributionstransformator.





Destøbeharpiks tør type transformator fabrikanterfokus på at levere overlegen præstation.



Hvorfor vælge tør-transformer?

• Brandsikker og eksplosionssikker-
• Vedligeholdelses-fri drift
• Øko-venlig (ingen olieforurening)
• Kompakt og nem installation
• Høj mekanisk styrke

Disse fordele gør den ideel til byinfrastruktur, vedvarende energiprojekter og industrielle faciliteter.



Transformer lastning og forsendelse på fabrikken





Destøbeharpiks distributionstransformatorer meget brugt i:

• Kommercielle bygninger
• Hospitaler og skoler
• Industrielle anlæg
• Vedvarende energisystemer (sol/vind)
• Datacentre og metrosystemer

Dens sikre og pålidelige design gør den til den foretrukneIndendørs trefaset-transformeri moderne byer.





Som oplevetstøbeharpiks tør type transformator fabrikanter, GNEE tilbyder:

• Avancerede produktionslinjer og streng kvalitetskontrol
• OEM & ODM tilpasning
• Global eksport erfaring
• Hurtig levering og professionel support

Vi er forpligtet til at levere høj-kvalitettør støbt harpiks transformereder opfylder internationale standarder.





Forståelse afStruktur og komponenter af 1000kVA støbt harpiks tør type transformerhjælper dig med at træffe informerede købsbeslutninger for sikker og effektiv strømdistribution. Fra kernen og viklingerne til isolering og kølesystemer, hver del af entransformer af støbt harpikser konstrueret til ydeevne og holdbarhed.

Anmod om et tilbud



👉 Leder efter en pålideligStøbt harpiks Power Transformerleverandør? Kontakt GNEE i dag for at få en skræddersyet løsning og et konkurrencedygtigt tilbud på dit næste projekt!



Hvilke almindelige kvalitetsfejl opstår ved produktion af 1000kVAstøbeharpiks tør type transformer?

Almindelige defekter omfatter epoxyrevner, bobler, høj delvis udledning, ujævn vikling, løs kerne og over-temperaturstigning. Disse er hovedsageligt forårsaget af dårlig vakuumstøbning, utilstrækkelig hærdning eller ukvalificerede råmaterialer. Vores epoxy støbt tør type transformatorer anvender vakuumtrykstøbning for at sikre ingen revner, lav delvis udledning og stabil ydeevne.



Hvorfor har nogle 1000kVA-transformere af tør type høje-belastningstab og støj?

Højt tab og støj skyldes lav-siliciumstålplade, forkert kernelaminering, løs klemme eller ujævn viklingsspænding. Vi bruger høj-kvalitet koldvalset-korn-orienteret siliciumstål og præcisionssamling til at kontrollere tab og støj inden for IEC-standarder.



Hvilke skader kan der ske under transport af 1000kVA tør type transformer?

Vibrationer og kollision kan forårsage løse fastgørelseselementer, kerneforskydning, viklingsdeformation eller beskadigelse af epoxyoverfladen. Vi bruger fast forsendelsesgrundlag, samlet emballage og test før-levering for at sikre sikker transport.



Kan 1000kVA støbeharpiks tør type transformer placeres vandret under transport?

Nej. Vandret placering kan beskadige viklingsisolering og indvendig struktur. Det skal transporteres lodret med tydelige løfte- og opretstående mærker.



Hvad er de vigtigste installationskrav til 1000kVA tør type transformer?

Det har brug for et plant, fast betonfundament, tilstrækkelig ventilationsplads, sikker afstand fra vægge og barrierer. Dårlig installation vil føre til vibrationer, støj og overophedning.



Kan 1000kVA epoxy støbt tør type transformer installeres udendørs direkte?

Standard støbeharpiks tør type transformer er til indendørs brug. Udendørs installation kræver et IP54/IP56 kabinet for regntæt, solbeskyttelse og ventilation.



Hvorfor falder isolationsmodstanden efter installation?

Fugt, støv, høj luftfugtighed og snavset overflade er hovedårsagerne. Regelmæssig rengøring og tørring kan genoprette isoleringsevnen.



Hvad er den normale temperaturstigning for 1000kVA støbeharpiks tør type transformer?

For klasse F-isolering er viklingens gennemsnitlige temperaturstigning Mindre end eller lig med 100K, varme-punktstemperatur Mindre end eller lig med 155 grader. Overbelastning, dårlig ventilation og støv vil forårsage unormal høj temperatur.



Hvad forårsager unormal støj under drift af 1000kVA tør type transformer?

Løs kerne, ubalanceret belastning, spændingsudsving, harmoniske, ujævnt fundament eller intern løshed efter transport.
