Viklingsisoleringsdesign & temperaturstigningskontrol af 1500kVA oliefyldt transformer

Når du betjener en enhed med høj-kapacitet som f.eksViklingsisolering Design & Temperaturstigningskontrol af1500kVA oliefyldt transformerer de to søjler, der bestemmer dens levetid og pålidelighed.



Som en førende ISO9001:2015 certificeret producent med over 18 års ekspertise og en 30.000㎡ smart fabrik, er GNEE specialiseret i teknisk kraftudstyr, der modstår ekstrem termisk og elektrisk stress. Dårlig isolering fører til kortslutninger; for høj temperaturstigning ødelægger viklinger.



I dette tekniske dyb-dykke forklarer vi, hvordan GNEE optimerer både til at levere en1500kVA oliefyldt transformerder fungerer sikkert i 25+ år.

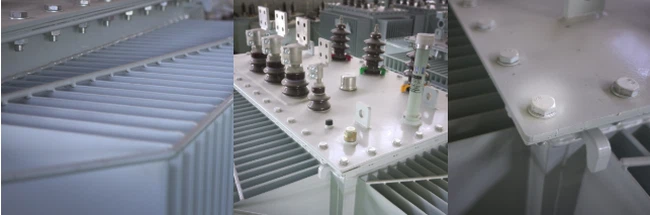

GNEE fabrik og lager til 1500kVA oliefyldt transformator produktion





GNEE er ikke en generisk forhandler-vi er enkraftig-producentmed en årlig produktion på 50.000 tons. Vores tekniske team består af over 200 ingeniører, der designer og tester hver1500kVA oliefyldt transformeri henhold til IEC 60076, ANSI C57.12 og GB 1094 standarder.



Fra råmaterialeinspektion til endelig temperaturstigningstest styres hver proces internt.- Når du vælger GNEE, får du direkte adgang til fabrikspriser, streng kvalitetskontrol og skræddersyede isoleringsløsninger, der er skræddersyet til dine lokale netforhold.





DeVindingsisoleringsdesign af en 1500kVA oliefyldt transformerbestemmer, hvor godt enheden modstår elektrisk nedbrud. Isolering skal adskille høj-spændingsviklingen (HV) fra lav-spændingsviklingen (LV) og både fra kernen og tanken. Uden ordentlig isolering vil partiel afladning (PD) erodere den dielektriske styrke over tid, hvilket fører til katastrofalt svigt.



Hovedisolering vs. Drej-til-Drejeisolering

I en1500kVA oliefyldt transformer, isolering er klassificeret i to kategorier:



Hovedisolering:Barriererne mellem HV- og LV-viklinger og mellem viklinger og jord (kerne/tank). Dette opnås typisk med trykpladebarrierer med høj-densitet og transformerolie.



Drej-til-Drejeisolering:Emaljebelægningen eller papirindpakningen på selve kobber- eller aluminiumslederen. Dette forhindrer kortslutninger mellem tilstødende sving.



Materialevalg for høj pålidelighed

GNEE bruger udelukkendeKlasse A eller Klasse B isoleringssystemer(105 grader til 130 graders vurdering) for olie-nedsænkede enheder. Vores materialer omfatter:

• Kraftpapir af høj-kvalitetviklet rundt om ledere til drejningsisolering.
• Trykpladecylindretil hovedisoleringsbarrierer.
• Mineralolie (eller naturlig esterolie)fungerer som både kølemiddel og dielektrisk væske.



Disse materialer tørres under vakuum for at fjerne fugt, hvilket drastisk forbedrer den dielektriske styrke og reducerer risikoen for indre lysbuer.

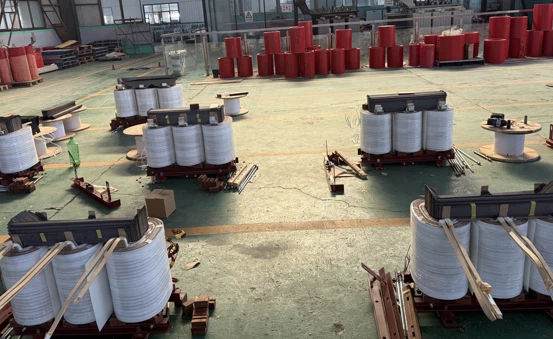

Viklingsisoleringsdesignproces for 1500kVA oliefyldt transformator





Temperaturstigning er den største enkeltstående fjende af transformatorens levetid. DeTemperaturstigningskontrol af en 1500kVA oliefyldt transformerhenviser til forskellen mellem viklings-/varmt-punktstemperaturen og den omgivende kølelufttemperatur. For eksempel, hvis omgivelsestemperaturen er 40 grader, og den gennemsnitlige viklingstemperatur er 105 grader, er temperaturstigningen 65K (Kelvin).



Hvorfor temperaturstigning betyder noget

Hver 8 grader til 10 graders stigning over den nominelle isoleringsklasse halverer transformatorens levetid. Høj temperatur accelererer:

• Oxidation af papirisolering(gør den skør).
• Slamdannelse i olien(reducerer køleeffektiviteten).
• Ekspansion og sammentrækning(fører til løse forbindelser).



For en1500kVA oliefyldt transformer, begrænser standarder den gennemsnitlige viklingstemperaturstigning til 65K (for klasse A-isolering) og den varme-stigning til 78K.



Beregning af tab, der genererer varme

Temperaturstigning er et direkte resultat af interne tab:

• Belastningstab (kobbertab):Varme genereret af I²R i viklingerne.
• Ingen-belastningstab (kernetab):Varme fra hysterese og hvirvelstrømme i kernen.

GNEE bruger avanceret termisk simuleringssoftware til at forudsige hotspots, før man bygger en enkelt prototype. Dette giver os mulighed for at optimere designet til ensartet varmeafledning.





Vores ingeniørteam følger en proces med flere-trin for at sikreVindingsisoleringsdesign af din 1500kVA oliefyldte transformeroverstiger IEC-kravene.



Valg af lagvikling vs. diskvikling

• LV-viklinger (lavspænding):Typisk lag viklet med kobberfolie eller strimmel med stort tværsnit-. Dette minimerer hvirveltab og giver en glat overflade til isolering.
• HV-viklinger (højspænding):Skivevikling eller interleaved disc-vikling for at kontrollere spændingsfordeling og reducere impulsspænding. Hver skive er adskilt af trykpladeafstandsstykker, der skaber aksiale oliekanaler til afkøling.



Vakuumtrykimprægneringsproces (VPI).

I modsætning til billige alternativer, der springer dette trin over, udsætter GNEE alle viklinger for envakuumtørring og olieimprægneringcyklus. Fugt er isoleringens fjende-en våd transformer kan have 100 gange højere delvis afladning end en tør. Vores VPI-proces sikrer:

• Fuldstændig fjernelse af luft og fugt.
• Fuld penetration af olie i hvert mikroskopisk hulrum.
• Dielektrisk styrke over 40 kV/mm.



Isoleringskoordinering for lynimpuls

A 1500kVA oliefyldt transformertilsluttet luftledninger skal overleve lynnedslag (1,2/50 µs impuls). GNEE designer isoleringsmarginer med:

• Elektrostatiske skjoldemellem HV og LV.
• Vinkel ringeogklassificeringsringeat fordele det elektriske felt ensartet.
• Øgede krybeafstandepå bøsningstårne.



Temperaturstigningstest af 1500kVA oliefyldt transformer





Kontrol af temperaturstigning er ikke passivt-det kræver bevidst hydraulisk og termisk design. GNEE implementerer tre gennemprøvede strategier for at bevare din1500kVA oliefyldt transformerafkøle.



Optimeret oliekanaldesign

Vi beregner den nøjagtige størrelse og placering af radiale og aksiale kølekanaler i viklingsstakken. Bredere kanaler øger olieflowet, men reducerer pakningstætheden. GNEE bruger computational fluid dynamics (CFD) til at finde det søde punkt, hvor oliehastigheden er høj nok til at transportere varme væk uden at forårsage turbulente hotspots.



Radiatordimensionering og oliecirkulation

En standard 1500kVA enhed kan have 6 til 8 radiatorpaneler. Til høje-omgivende miljøer (ørkener, tropiske zoner) tilbyder GNEE:

• Større radiatorermed øget finneoverfladeareal.
• Tvungen oliecirkulation (OF)med en pumpe for at fremskynde varmeudvekslingen.
• Forced air (AF)køleventilatorer, der monteres under radiatorer.



Fiberoptisk hot-punktovervågning (valgfrit)

Til kritiske installationer kan GNEE indlejre fiberoptiske sonder direkte i HV- og LV-viklingerne under fremstillingen. Dette giver realtids-varm-punkttemperaturdata, hvilket muliggør forudsigelig vedligeholdelse, før isoleringen nedbrydes.

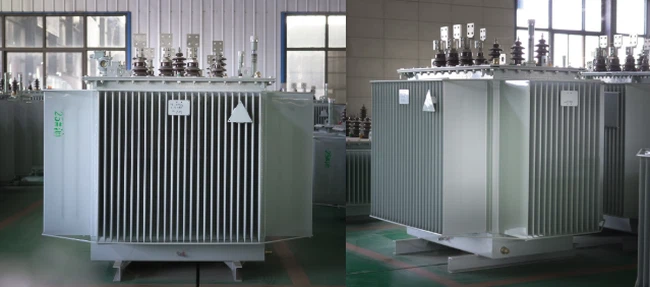

Nedenfor er standarddesignparametrene for en GNEE1500kVA oliefyldt transformer(11kV/0,4kV, Dyn11, 50Hz). Disse værdier sikrer sikker drift under konstant fuld belastning.

Parameter	Specifikation	Noter
Nominel effekt	1500 kVA	Kontinuerlig MVA-rating
HV/LV spænding	11 kV / 0,4 kV	Brugerdefinerede spændinger til rådighed
Isoleringsklasse	Klasse A (105 grader)	Eller klasse B (130 grader) på forespørgsel
Gennemsnitlig viklingstemperaturstigning	Mindre end eller lig med 65 K	Målt ved modstandsmetode
Top olietemperaturstigning	Mindre end eller lig med 60 K	Målt med termometer
Varmt-punktstemperaturstigning	Mindre end eller lig med 78 K	Beregnet efter IEC 60076-7
Isoleringsmateriale	Pressboard med høj-densitet + kraftpapir	Vakuumtørret
Dielektrisk styrke (olie)	Større end eller lig med 40 kV / 2,5 mm	Før og efter termisk ældning
Kølingstype	ONAN (Oil Natural Air Natural)	ONAN, ONAF eller OFAF muligheder
Delvis udledningsniveau	Mindre end eller lig med 50 pC ved 1,5 x spænding	Garanteret i 1 minut
Referencestandard	IEC 60076, IEEE C57.12	Fuldt overensstemmelsescertifikat





DeViklingsisoleringsdesign og temperaturstigningskontrol af din 1500kVA oliefyldte transformerbestemmer direkte dets sikkerhed, effektivitet og levetid. Isolering af høj-kvalitet forhindrer elektrisk nedbrud, mens præcis termisk styring undgår for tidlig ældning.



Hos GNEE kombinerer vi avancerede materialer, vakuumbehandling, CFD-simulering og strenge tests for at levere transformatorer, der kører køligt og holder årtier.



Planlægger du at anskaffe en 1500kVA oliefyldt transformer?

Overlad ikke pålidelighed til tilfældighederne.Kontakt GNEE i dagfor et detaljeret teknisk forslag, isoleringsdesigntegning og temperaturstigningsgaranti. Spørg os om vores-tredjeparts testrapporter og muligheder for live fabriksrundvisninger. Lad os udvikle den pålidelighed dit projekt kræver.



Anmod om et tilbud



Kan jeg opgradere isolationsklassen for min 1500kVA oliefyldte transformer?
Ja. GNEE kan designe med Klasse B (130 grader) eller Klasse F (155 grader) isolering ved hjælp af termisk opgraderet papir og høj-temperaturolie (naturlig ester).



Hvad sker der, hvis temperaturstigningen overskrider grænserne?
Transformatoren vil lide accelereret aldring. Indbyggede-vindingstemperaturindikatorer (WTI) og olietemperaturindikatorer (OTI) med alarm- og udløsningskontakter er standard for at forhindre dette.



Hvordan påvirker fugtighed viklingsisoleringsdesign?
Fugt reducerer den dielektriske styrke drastisk. GNEEs fabrik holder lav luftfugtighed under monteringen, og hver transformer gennemgår vakuumtørring før oliepåfyldning.



Hvilken test kræves for en 1500kVA oliefyldt transformer?
1500 kVA oliefyldte transformatortests inkluderer rutinetest såsom viklingsmodstand, drejningsforhold, impedansspænding og isolationsmodstand samt typetest som temperaturstigning og kortslutningsmodstandstest.



Hvordan transporteres en 1500kVA olienedsænket transformer?
En 1500kVA olienedsænket transformer er forsvarligt pakket og transporteret på stålrammer; afhængigt af afstand og regler kan den sendes med olie eller i tør tilstand med olie påfyldt-på stedet.



Hvilke forholdsregler skal tages under transport?
Under transport skal den 1500kVA oliefyldte transformer holdes oprejst, beskyttet mod vibrationer og forseglet for at forhindre indtrængning af fugt eller forurening.



Hvad er installationskravene til en 1500kVA oliefyldt distributionstransformator?
Installation kræver et betonfundament, korrekt jording, olieindeslutningsforanstaltninger, sikker elektrisk afstand og tilstrækkelig ventilation eller kølerum.



Kan en 1500kVA oliefyldt transformer installeres indendørs?
Ja, men indendørs installation kræver brandsikkerhedsforanstaltninger såsom olieindeslutningssystemer, brandbarrierer og ventilationssystemer for at sikre sikker drift.
