Vigtigste designforskelle mellem 2000 kVA oliefyldte transformere og tørre-transformatorer

Når du specificerer strømfordelingsudstyr, skal du forstå de vigtigste designforskelle mellem2000 kVA oliefyldte transformereog tørre-transformereer afgørende for at foretage en informeret investering.



Som fabriks-direkte producent af begge transformertyper designer, tester og sender GNEE enheder med olie-nedsænket og tørre- fra vores integrerede produktionslinjer i Kina. Vores ingeniørteam har leveret over 15.000 transformere globalt, hvilket giver os dyb indsigt i, hvilken teknologi der passer til hvilken applikation.



Denne artikel nedbryder enhver kritisk designforskel og hjælper dig med at evaluere de to muligheder ud fra et termisk, mekanisk, sikkerheds- og livscyklusperspektiv.

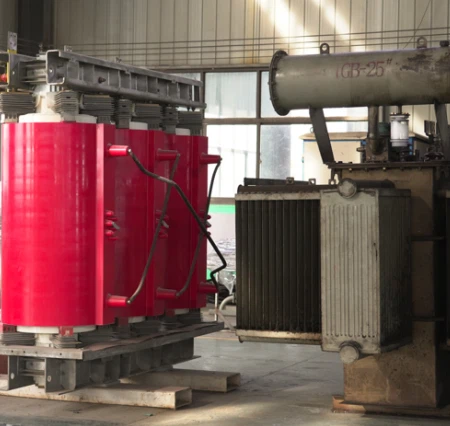

Den primære designforskel mellem 2000 kVA oliefyldte transformere og transformatorer af tørre-type ligger i isoleringen og kølemediet. Oliefyldte transformere nedsænker kernen og spolesamlingen i mineralolie, syntetisk ester eller naturlig estervæske. Denne væske har to funktioner: den isolerer viklingerne og overfører varme fra kernen til tankvæggene gennem naturlig konvektion. I modsætning hertil er transformatorer af tørre -type afhængige af solide isoleringsmaterialer såsom epoxyharpiks, Nomex-papir eller polyesterfilm, med luft som det primære kølemedium.



Dette enkelt designvalg falder ind i enhver anden ingeniørbeslutning. En oliefyldt 2000 kVA enhed kræver en lækage-forseglet tank, konservatortank eller hermetisk forsegling og Buchholz relæbeskyttelse. En tør-transformator af typen 2000 kVA har brug for større kølekanaler, eksterne ventilatorsystemer til tvungen-luftkøling og robuste kapslings IP-klassificeringer for at beskytte de udsatte viklinger mod støv og fugt.



Hos GNEE arbejder vores designteams for begge teknologier under det samme kvalitetsstyringssystem, hvilket sikrer, at hver type er optimeret til dens iboende styrker.



Olievalg og dets indvirkning på 2000 kVA oliefyldt transformerdesign

Inden for kategorien oliefyldt adskiller valget af isolerende væske yderligere designs. Mineralolie forbliver omkostnings-effektiv og udbredt, men GNEE producerer også 2000 kVA-enheder fyldt med FR3 naturlig ester for øget brandsikkerhed. Estervæsker har et flammepunkt over 300 grader i forhold til mineraloliens 160 grader, hvilket dramatisk reducerer brandrisikoen.



Tankdesignet justerer for esterens højere viskositet - vi øger kølekanalens dimensioner lidt for at bevare den samme strømbærende kapacitet. Denne ekspertise giver os mulighed for at tilbyde brand-sikre oliefyldte transformere uden derating.





Køleeffektivitet bestemmer direkte den kontinuerlige strømbærende kapacitet af en 2000 kVA transformer, og kølemekanismen repræsenterer en nøgledesignforskel mellem 2000 kVA oliefyldte transformere og tørre transformatorer af-typen. Oliefyldte enheder anvender ONAN-princippet (Oil Natural Air Natural): varm olie stiger, cirkulerer langs tankvæggene afkølet af omgivende luft og falder ned til bunden, hvilket danner en kontinuerlig termosifon. Større enheder kan tilføje radiatorer med ventilatorer (ONAF) for at øge kølekapaciteten uden at øge tankstørrelsen.



Transformatorer af tørre-type bruger luft som det primære varmeoverførselsmedium. Naturlig luftkonvektion (AN-køling) flytter varme fra udsatte viklingsoverflader, men for en 2000 kVA tør-enhed kræves der typisk tvungen luftkøling (AF) for at opnå den fulde nominelle effekt uden for stor temperaturstigning.



GNEE passer til transformatorer af tørre-type med termistor-kontrollerede ventilatorer, der aktiveres ved forudindstillede-viklingstemperaturer, hvilket giver en yderligere kapacitetsforøgelse på 30-40 %, når det er nødvendigt.





Temperaturstigningsvurderinger og effekten på transformatordesignmetodologi

Den termiske klasse definerer den maksimale interne temperatur, som hvert design kan opretholde. Oliefyldte 2000 kVA-transformere opretholder typisk 55 grader eller 65 graders gennemsnitlig viklingstemperaturstigning over en 40 graders omgivelsestemperatur, begrænset af oliens ældningshastighed. Tørre-enheder bruger isoleringsklasser F (155 grader) eller H (180 grader), hvilket tillader højere interne temperaturer og stejlere termiske gradienter. Det betyder, at en tør-transformator på 2000 kVA kan fungere i varmere omgivelser uden nedsættelse, en væsentlig fordel for støberier eller tropiske installationer.



GNEE-ingeniører vælger isoleringsklasse og kølekonfiguration baseret på dit websteds maksimale omgivende temperatur og højde.





Plads- og vægtfodaftrykket udgør en afgørende designforskel mellem 2000 kVA oliefyldte transformere og transformatorer af tørre-type til mange projekter. En oliefyldt 2000 kVA transformer vejer typisk 2500-3500 kg, hvor vægten domineres af ståltanken og oliemassen (ca. 800-1200 liter olie). Den komplette enhed er selvstændig-, vejrbestandig og designet til udendørs installation på en betonsokkel eller grusbase.



En tør-transformator af typen 2000 kVA vejer 3500-5000 kg - paradoksalt nok tungere på trods af, at den ikke har nogen olie -, fordi den solide isolering og større kernetværsnit, der er nødvendige for effektiv luftkøling, tilføjer betydelig materialemasse. Tørre-enheder kræver indendørs installation eller et vejrbestandigt kabinet, hvilket øger det rumlige fodaftryk. De eliminerer dog krav til olieindeslutning, bundning og dræning, hvilket forenkler anlægsarbejder.



GNEE leverer GA-tegninger (General Arrangement) tidligt i tilbudsprocessen, så dit team kan begynde at forberede stedet med det samme.



Støjniveauer og akustisk designdivergens

Akustisk ydeevne er et andet divergenspunkt. Oliefyldte transformatorer nyder godt af oliens naturlige lyddæmpende egenskaber{{1}, der typisk producerer 55-65 dB ved 2000 kVA. Tørre-transformatorer med synlige magnetiske kernesamlinger og aktive køleventilatorer registrerer ofte 65–75 dB.



Når en 2000 kVA tør-transformator skal installeres i nærheden af ​​beboede rum, leverer GNEE lyd-reducerende kabinetter og lav-kerneteknologi for at bringe niveauer inden for belægningskomfortområder.





Brandsikkerhedsovervejelser former drastisk designforskellene mellem 2000 kVA oliefyldte transformere og transformatorer af tørre-type. Oliefyldte enheder introducerer, selv om de er meget pålidelige, et brændbart materiale i installationen. Bygningsreglementer kræver ofte brand-klassificeret adskillelse, olieinddæmningshuller og brandslukningssystemer, når indendørs installation foreslås. For udendørs transformerstationer gælder minimumsafstande til bygninger.



GNEE afbøder disse bekymringer ved at tilbyde forseglede tankdesigns med trykaflastningsanordninger og ved at bruge høj-flash-punkt-estervæsker, når indendørs nærhed er uundgåelig.



Tørre-2000 kVA-transformatorer er i sagens natur mindre brandfarlige. Epoxy-harpiks-indkapslede viklinger opfylder F1 brandadfærdsklassificering, hvilket betyder, at de er selv-slukkende uden giftige emissioner. Dette gør dem til det foretrukne valg til hospitaler, indkøbscentre, metrostationer og underjordiske installationer, hvor evakueringsruter skal forblive røgfrie.- Afvejningen- er fugtfølsomhed - viklinger af tørre-type absorberer omgivende fugt, så anti-kondensvarmere er afgørende, når transformatoren er af-strøm i fugtige omgivelser.







Tabellen nedenfor opsummerer de vigtigste tekniske parametre, der definerer designforskellene mellem 2000 kVA oliefyldte transformere og transformatorer af tørre-type.

Parameter	2000 kVA oliefyldt transformer	2000 kVA Tør-Transformer af typen
Isoleringsmedium	Mineralsk olie/syntetisk ester	Epoxyharpiks / støbespole
Afkølingsmetode	ONAN / ONAF	AN / AF
Typisk vægt (total)	2500–3500 kg	3500-5000 kg
Typiske mål (L×B×H)	2000×1300×2000 mm (ca.)	2200×1500×2300 mm (ca.)
Viklingsisoleringsklasse	A (105 grader)	F (155 grader) / H (180 grader)
Max viklingstemperaturstigning	55 grader / 65 grader	80 grader / 100 grader
Typisk støjniveau på 1m	55–65 dB	65–75 dB
Brandrisikoklassificering	Brændbart (O1)	Selv-slukkende (F1)
Typisk installation	Udendørs, jordmonteret-	Indendørs, IP00–IP54 kabinet
Forventet levetid	25-35 år	20-30 år
Vedligeholdelsesfrekvens	Årlig olieprøvetagning og inspektion	To-årlig rengøring og termisk scanning
Øko-designeffektivitet (EU niveau 2)	Overensstemmende	Overensstemmende



GNEE fremstiller begge typer med identisk kapacitetsnøjagtighed, så den nominelle 2000 kVA output og spændingskonverteringsydelse er ækvivalente. Udvalget afhænger udelukkende af installationsmiljø, brandsikkerhedskrav og vedligeholdelsesfilosofi.





Langtids-driftsprofiler afslører praktiske designforskelle mellem 2000 kVA oliefyldte transformere og transformatorer af tørre-type, der påvirker de samlede ejeromkostninger. Oliefyldte transformere kræver periodisk olieprøvetagning, analyse af opløst gas (DGA) og potentiel oliegenvinding efter 15-20 år. Olien fungerer som et diagnostisk medium - DGA kan opdage begyndende fejl, før de bliver katastrofale. Denne forudsigende vedligeholdelsesevne er en ægte driftsfordel, som GNEE's serviceteam understøtter gennem olietestpartnerskaber.-



Transformatorer af tørre-type eliminerer oliestyring fuldstændigt, hvilket reducerer planlagt vedligeholdelse til visuel inspektion, rensning af kølekanaler og termisk billeddannelse af forbindelser. Imidlertid er interne viklingsfejl sværere at diagnosticere tidligt uden olieprøvetagning.



GNEE udstyrer enheder af tørre-type med indbyggede temperatursensorer og valgfri overvågning af delvis udladning, hvilket giver operatører-heltidsdata svarende til olie-baseret diagnostik.



Udskiftnings- og-af-livsdesignfaktorer

Ved afslutningen af ​​deres levetid kræver oliefyldte transformere professionel oliebortskaffelse og metalgenbrug. Ståltanken og kobberviklingerne er fuldt genanvendelige, og GNEE designer enheder til nem dræning og adskillelse. Tørre-støbte-harpikstransformatorer udgør en genbrugsudfordring - de epoxy-harpiksindkapslede-viklinger kan ikke let adskilles, så der er behov for specialiserede genbrugsprocesser. For kunder, der prioriterer mål for cirkulær økonomi, fremhæver vi disse væsentlige overvejelser under designhøringen.







Valget mellem de to teknologier afhænger af dit operationelle scenario:



Vælg en 2000 kVA oliefyldt transformer, når:

• Udendørs installation med tilstrækkelig frigang er tilgængelig.
• Laveste startkapitalomkostning er en prioritet.
• Der kræves høj kort-overbelastningskapacitet.
• Dit vedligeholdelsesteam er udstyret til oliehåndtering og -test.
• Transformatoren forsyner tunge industrielle belastninger med lejlighedsvise overspændinger.



Vælg en 2000 kVA tør-typetransformer Når:

• Indendørs installation i nærheden af ​​beboede rum er obligatorisk.
• Brandsikkerhedsregler begrænser brændbare materialer.
• Området er miljøfølsomt med grundvandsproblemer.
• Der forventes minimal vedligeholdelsesadgang.
• Transformatoren betjener erhvervs- eller institutionsbygninger med konstant belastning.



Hos GNEE lægger vi ikke vægt på én teknologi. Vores fuldt ejede produktionslinjer for begge designs betyder, at vi leverer den optimale løsning baseret på dine krav - ikke baseret på hvilket produkt der har den højeste margin.





Decentrale designforskelle mellem 2000 kVA oliefyldte transformere og transformatorer af tørre-typekoges ned til isoleringsmedium, kølemetode, fysisk fodaftryk, brandsikkerhedsprofil og vedligeholdelsesfilosofi. Hver teknologi leverer den samme 2000 kVA-effekt med tilsvarende konverteringseffektivitet, når den er korrekt specificeret. Det forkerte valg fører imidlertid til installationshovedpine, unødvendige civile omkostninger eller langsigtede kompromiser med pålideligheden.



Hos GNEE fremstiller vi begge transformatortyper på vores integrerede fabrik, understøttet af ISO 9001-certificerede processer og fuldtype-testrapporter. Uanset om du har brug for en udendørs oliefyldt enhed bygget til IEC 60076 eller en indendørs tør-type transformer med tilpasset IP-kapsling, har vi den tekniske kapacitet og produktionskapaciteten til at levere.



Send os din specifikation i dag.Fortæl os dine spændingskrav, installationsplacering og omgivende forhold, og vores designteam vil anbefale den nøjagtige 2000 kVA transformerkonfiguration - oliefyldt eller tør-type -, der optimerer dine samlede ejeromkostninger. Klik på forespørgselsknappen, og lad os drive dit projekt med en GNEE-bygget løsning.



Anmod om et tilbud



Hvor meget isoleringsolie bruges i en 2000 kVA oliefyldt transformer?

En standard 2000 kVA olienedsænket transformer indeholder typisk omkring 1200 til 2500 liter transformerolie. Den nøjagtige oliemængde afhænger af radiatorkonfiguration, køledesign, spændingsklasse og fabrikantens specifikationer.



Hvilke spændinger er almindeligvis tilgængelige for en 2000 kVA transformer?

De mest almindelige primærspændinger er 11kV, 13,8kV, 15kV, 20kV, 22kV og 33kV, mens almindelige sekundære spændinger omfatter 400V, 415V, 440V, 480V og 690V. Tilpassede spændingskombinationer kan også fremstilles i henhold til projektets krav.



Hvad er bedre, en olietype eller en tør type transformer?

Olienedsænkede transformatorer foretrækkes generelt til udendørs installationer og industrielle applikationer med høj-kapacitet, fordi de tilbyder bedre køleeffektivitet, stærkere overbelastningsevne og længere levetid. Transformere af tør type vælges normalt til indendørs brug, fordi de giver bedre brandsikkerhed, lavere miljørisiko og enklere vedligeholdelse.



Hvad er levetiden for en 2000 kVA transformer?

Under korrekte driftsforhold og regelmæssig vedligeholdelse kan en 2000 kVA-transformer af høj-kvalitet fungere pålideligt i 25 til 40 år. Periodiske inspektioner, olietest, temperaturovervågning og forebyggende vedligeholdelse hjælper med at maksimere transformatorens levetid.



Hvilke beskyttelsesanordninger er installeret på en 2000 kVA transformer?

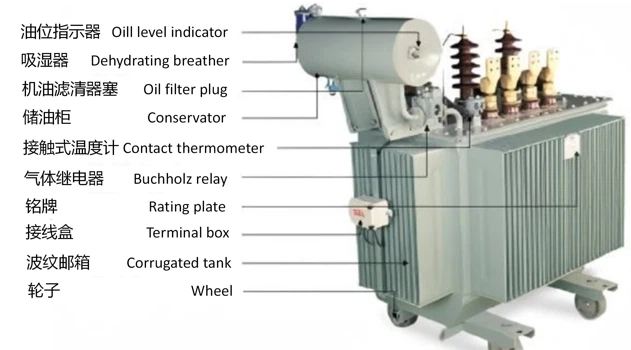

De fleste 2000 kVA-transformere er udstyret med beskyttelsestilbehør såsom Buchholz-relæ, olieniveauindikator, trykaflastningsventil, viklingstemperaturindikator, olietemperaturmåler, silicagel-udluftning og overstrømsbeskyttelsessystem for at sikre sikker og stabil drift.



Hvilke industrier bruger almindeligvis 2000 kVA transformere?

En 2000 kVA-transformer er meget udbredt i industrielle produktionsanlæg, minedrift, vedvarende energiprojekter, kommercielle komplekser, hospitaler, lufthavne, datacentre, petrokemiske faciliteter og infrastrukturkonstruktionsprojekter, hvor der kræves en stabil mellemspænding-strømdistribution.
