Valgvejledning til olie-nedsænkede transformatorer vs. tørre-transformere af typen

Inden for kraftsystemer og industriel kraftdistribution tjener transformatorer som kerneudstyret til spændingskonvertering og krafttransmission. Deres valg har direkte indflydelse på systemsikkerhed, driftsomkostninger og langsigtet{1}}pålidelighed.

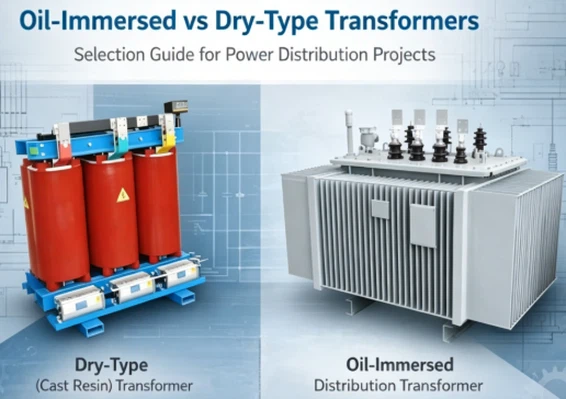

Mange indkøbere og ingeniører står over for en kritisk beslutning i praktiske projekter: Skal de vælge en-olietransformer eller en transformer af tør-type?



Lær mere:

• Olie-Immersed Distribution Transformer

• Tør-Type støbeharpikstransformer





1. Olie-nedsænket transformer

Olie-nedsænkede transformatorer bruger isolerende olie (såsom mineralolie eller syntetisk ester) som kerneisolering og varmeafledningsmedium.



Vindingerne og jernkernen er helt nedsænket i en forseglet olietank, med varmeafledning opnået gennem naturlig oliecirkulation eller tvungen oliecirkulation. Typisk vurderet til isoleringsklasse A, er de primært afhængige af oliens køle- og isolerende egenskaber. Takket være den forseglede olietank tilbyder de fremragende fugtbestandighed og kan tilpasse sig høj-fugtighed eller høj-højde.



De er designet omkring kernekoncepterne "effektiv varmeafledning og stor kapacitetsleje", og de bruges i vid udstrækning i scenarier med høj-spænding og høj-effekt.



2. Tør-Type transformator

Transformatorer af tørre-type anvender hovedsageligt faste isoleringsmaterialer (såsom epoxyharpiks) eller luft-/vakuumstøbeprocesser, som overhovedet ikke kræver isoleringsolie. Deres varmeafledning sker primært gennem naturlig luftkøling eller tvungen luftkøling. Med højere isoleringsværdier (normalt Klasse F eller H) kan tørre transformatorer af -typen modstå større temperaturstigninger.



Ydermere sikrer høj-kvalitets epoxystøbeprocesser ekstremt lave partielle udledningsniveauer, hvilket garanterer langtids-driftsisolering pålidelighed. Mens de har fugtbestandighed, kræves særlige beskyttelsesklasser (f.eks. IP3X) eller fugt-beskyttede behandlinger til miljøer med høj-fugtighed (såsom kystområder), og deres temperaturstigningsegenskaber påvirkes af højden.



Det oliefrie-design, en kerneegenskab, eliminerer fundamentalt sikkerhedsrisici såsom olielækage og brande, hvilket gør dem mere velegnede til anvendelsesscenarier med strenge sikkerheds- og miljøkrav.





I praktiske projekter er 1000 kVA, 10kV eller 11kV et af de mest almindelige kapacitets- og spændingsniveauer i industriel og kommerciel eldistribution.

genstande	Olie-nedsænket transformer	Tør-Transformer af typen
Nominel kapacitet	1000 KVA	1000 KVA
Spændingsniveau	10KV/0,4KV eller 11kV/0,4KV	10kV/0,4KV eller 11kV/0,4kV
Afkølingsmetode	ONAN	AN/AF
Driftseffektivitet	Højere (overlegen under høje-varmeforhold)	Lidt lavere
Tilladt overbelastningskapacitet	Stærk; fremragende-overbelastningsydelse på kort sigt	Moderat; streng temperaturstigningskontrol påkrævet
Brandbeskyttelsesydelse	Kræver brandbeskyttelse og olieinddæmningsfaciliteter	Naturligt flammehæmmende-; høj brandbeskyttelsesgrad
Installationsmiljø	Udendørs, selvstændige transformerstationer	Indendørs, kældre, bygningsinteriør
Pladsbehov og struktur	Større volumen	Kompakt struktur
Oprindelig købspris	Lavere (oprindelig købspris)	Højere (oprindelig købspris)
Drift og vedligeholdelse	Kræver regelmæssig olieinspektion og tætningstjek	Grundlæggende vedligeholdelsesfri-
Typiske applikationer	Industriparker, PV boosterstationer	Kommercielle bygninger, hospitaler, datacentre



Under samme kapacitets- og spændingsforhold udviser transformatorer af olie-nedsænket og tør-type betydelige forskelle i ydeevne, omkostninger og anvendelsesfokus.



I GNEE Electric New Energys praktiske projekter kan vi til samme kapacitetsniveau levere både olie-nedsænkede og tørre-løsninger med målrettede optimerede design baseret på projektmiljø, belastningskarakteristika og driftsmæssige vedligeholdelsesforhold.





1. Gældende scenarier for olie-nedsænkede transformatorer

• Udendørs transformerstationer, pad-monterede transformatorsystemer og transmissions- og distributionsprojekter på elnettet;

• Industriparker, store produktionsanlæg og metallurgisk tung industri (der kræver modstand mod stødbelastninger eller hyppige overbelastninger);

• Nye energiprojekter (fotovoltaiske og vindenergi-booster-stationer), med stærk vejrbestandighed og åbenlyse omkostningsfordele for store kapaciteter;

• Renovering af elnet i landdistrikter og industriprojekter, der er følsomme over for startomkostninger med tilladte installationsmiljøer.



2. Gældende scenarier for tørre-transformere

• Bymæssige kommercielle komplekser, kontorbygninger og superhøje-bygninger (installeret i kældre eller elektriske skakte);

• Overfyldte steder med ekstremt høje sikkerhedskrav til strømforsyning, såsom hospitaler, skoler og datacentre;

• Offentlige transportknudepunkter såsom undergrundsbaner, lufthavne og højhastighedstogstationer- (placeret i nærheden af ​​overfyldte områder med høje brandsikkerhedsstandarder);

• Farlige miljøer med eksplosionssikre-krav (f.eks. kemisk industri og mineindustri) eller miljøfølsomme områder såsom beskyttelseszoner for vandkilder og økologisk følsomme områder;

• Plads-scenarier som f.eks. indendørs strømfordelingsrum, mellem-gulvinstallationer og kældre med begrænset ventilation;

• Eldistributionsrenovering af gamle boligområder.



3. Udvælgelsestænkning for kapacitetsoverlapningsområdet (1000kVA-2500kVA)

For kapaciteter inden for dette interval kræves en omfattende evaluering: hvis den installeres i en udendørs uafhængig transformerstation med et professionelt vedligeholdelsesteam og med fokus på -omkostningseffektivitet- på lang sigt, foretrækkes olie-nedsænkede transformere; hvis de installeres indendørs med strenge brand- og miljøbeskyttelseskrav eller ubekvem vedligeholdelse, er transformatorer af tørre-type mere velegnede.





1. Oprindelig investeringsomkostning

• Olie-nedsænkede transformatorer: Lavere enhedskapacitetsomkostninger, især for scenarier med stor-kapacitet, med betydelige fordele i den oprindelige købspris. Velegnet til projekter med begrænsede budgetter, men brandforebyggelse og olieinddæmningsfaciliteter skal muligvis overvejes.

• Transformatorer af tørre-type: Komplekse fremstillingsprocesser resulterer i højere initialinvesteringer, men der kræves ingen yderligere oliebeskyttelse eller brandslukningsfaciliteter.



2. Langsigtede-drifts- og vedligeholdelsesomkostninger

• Olie-transformatorer: Høje vedligeholdelsesomkostninger, der kræver regelmæssig oliekvalitetstestning, tætningsinspektioner, oliefiltrering eller udskiftning. Akkumulerede langsigtede-drifts- og vedligeholdelsesudgifter er relativt høje.

• Transformatorer af tørre-type: Grundlæggende vedligeholdelsesfri-, kræver kun enkel støvfjernelse og isoleringsinspektion, hvilket giver flere fordele i forhold til langsigtede-driftsomkostninger.



3. Resumé

Olie-transformatorer har lavere startomkostninger, men højere drifts- og vedligeholdelsesomkostninger; tørre-transformatorer har højere startomkostninger, men lavere drifts- og vedligeholdelsesomkostninger.





Spørgsmål: Er transformatoren af ​​den tørre-type virkelig fuldstændig vedligeholdelsesfri-?

A: Ikke helt, men vedligeholdelse er enkel. Det involverer hovedsageligt inspektion af fastgørelseselementer, fjernelse af støv og udførelse af isolationsmodstandstest uden behov for at håndtere isoleringsolie.



Spørgsmål: Hvad er mere sikkert, den-olienedsænkede transformer eller den tørre-transformator?

A: Objektivt set medfører olie-transformatorer en risiko for olielækage og brand sammenlignet med transformatorer af tørre-type. Sikkerhedsinspektioner er dog uundværlige for begge typer.



Q: Hvilken transformer skal prioriteres, når budgettet er begrænset?

A: Til udendørs miljøer kan-olienedsænkede transformatorer prioriteres; til indendørs miljøer, selv med et begrænset budget, anbefales tørre-transformatorer for at undgå ekstra omkostninger ved senere sikkerhedsudbedringer.



Spørgsmål: Er det den mest omkostningseffektive-at vælge en præcis passende transformerkapacitet?

A: En nøjagtig matchende kapacitet kan føre til højere omkostninger til udskiftning i fremtiden. I betragtning af belastningsvækst bør kapaciteten vælges med en margin på 15%-20%.



Sp.: Hvad er forskellen i levetid mellem olietransformere-nedsænket og tørre-transformere?

Sv: Under de samme driftsforhold har tørre-transformere en levetid på 3-5 år længere end olienedsænkede transformere.







Olie-transformatorer og tørre-transformatorer har hver især tekniske fordele uden absolut overlegenhed eller underlegenhed. Olie-transformatorer skiller sig ud med deres kernekonkurrenceevne i "stor kapacitet, lave omkostninger og stærk overbelastningskapacitet", der tilpasser sig store udendørsprojekter; transformatorer af tørre-type fører til indendørs og følsomme miljøapplikationer med kernepunkter som "høj sikkerhed, lav vedligeholdelse og miljøvenlighed."



Den korrekte udvælgelseslogik bør være: baseret på projektets installationsmiljø, tage sikkerheds- og miljøkrav som bundlinjen, centreret om kapacitets- og spændingsbehov og tage hensyn til-livscyklusomkostningerne. Til stor-skala, specielle eller komplekse projekter anbefales det at invitere strømforsynings- og distributionseksperter og transformatorproducenter til særlige demonstrationer i designfasen for at opnå skræddersyede udvælgelsesplaner, der lægger et solidt grundlag for sikker og stabil drift af strømsystemet.
