Kølesystemstruktur og termisk styring af 2000 kVA oliefyldte transformere

GNEEer en specialiseret producent af kraftudstyr og direkte fabriksleverandør af oliefyldte transformere med over 18 års brancheerfaring. Vi er ikke forhandlere - vi er kilden.



Vores fabrik designer, fremstiller og eksporterer høj-ydelse2000 kVA oliefyldte transformeretil over 150 lande, der betjener forsyningsselskaber, industrianlæg og vedvarende energiprojekter verden over.



Alle produkter overholder IEC 60076, ISO 9001 og CE-certificeringsstandarder, hvilket sikrer pålidelig termisk styring og lang levetid for hver enhed, vi leverer.

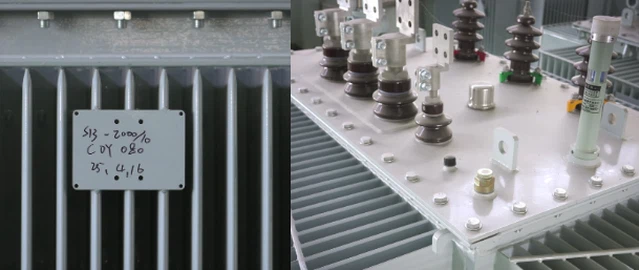

GNEE fabriksværksted - 2000 kVA oliefyldte transformere





Dekølesystemstruktur af 2000 kVA oliefyldte transformereer grundlæggende for at sikre driftssikkerhed og lang levetid



I en 2000 kVA oliefyldt transformer har mineralsk isoleringsolie en dobbelt funktion - den giver dielektrisk isolering mellem viklinger og kernekomponenter, mens den samtidig fungerer som det primære varmeoverførselsmedium.



Varme genereret af kobberviklinger og siliciumstålkernen under elektromagnetisk omdannelse absorberes af den omgivende olie, som derefter cirkulerer gennem kølesystemets struktur for at sprede termisk energi til det omgivende miljø.



Uden en effektivt designet kølesystemstruktur ville viklingstemperaturerne hurtigt overskride sikre grænser, accelerere isoleringens ældning og potentielt forårsage katastrofale fejl.





Kølesystemstrukturen af ​​en 2000 kVA oliefyldt transformer omfatter typisk flere indbyrdes forbundne komponenter: hovedståltanken, der huser kerne- og viklingssamlingen, panel-type eller rørformede radiatorer monteret på tankens ydre, olieekspansionsbeholdere og beskyttende overvågningsanordninger såsom temperaturindikatorer og trykaflastningsventiler.



I tvungen-kølekonfigurationer integrerer kølesystemets struktur også elektriske ventilatorer eller oliecirkulationspumper for at forbedre varmeafledningskapaciteten ud over, hvad naturlig konvektion alene kan opnå.



Hver komponent i denne kølesystemstruktur spiller en afgørende rolle i at opretholde den termiske ligevægt, der holder transformatoren i drift inden for de beregnede temperaturgrænser.





Effektiv termisk styring af 2000 kVA oliefyldte transformere afhænger primært af to standardiserede kølemetoder: ONAN (Oil Natural Air Natural) og ONAF (Oil Natural Air Forced). Forståelse af skelnen mellem disse metoder er afgørende for at vælge den optimale kølesystemstruktur til specifikke installationsmiljøer og belastningsprofiler.

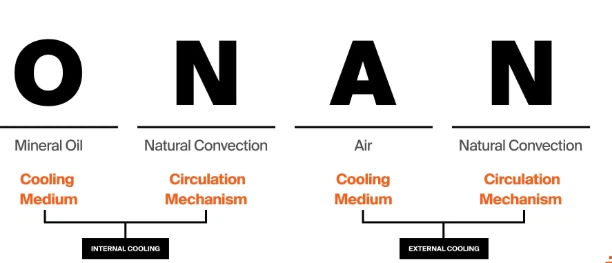

ONAN Køling i 2000 kVA oliefyldte transformere



ONAN repræsenterer den grundlæggende passive kølesystemstruktur, hvor olie cirkulerer naturligt gennem termisk konvektion uden nogen mekanisk assistance.



Når viklingerne og kernen opvarmer den omgivende olie, falder dens tæthed, hvilket får den til at stige til toppen af ​​tanken og komme ind i radiatorpanelerne. Der overfører olien varme gennem radiatorvæggene til den omgivende luft, afkøles, bliver tættere og falder tilbage til bunden af ​​tanken - og skaber en kontinuerlig naturlig cirkulationssløjfe.

ONAN kølesystemstrukturer er enkle, yderst pålidelige og kræver minimal vedligeholdelse, hvilket gør dem velegnede til 2000 kVA oliefyldte transformere, der arbejder under stabile, moderate belastningsforhold.



Under vedvarende høj-belastning eller høj-omgivelsestemperatur-scenarier giver ONAN muligvis ikke alene tilstrækkelig kølekapacitet.



ONAF Køling i 2000 kVA oliefyldte transformere

Når forbedret termisk styring er påkrævet, supplerer ONAF-kølemetoden den naturlige oliecirkulation med tvungen luftstrøm genereret af elektriske ventilatorer monteret ved siden af ​​radiatorerne.



Ventilatorerne øger hastigheden af ​​konvektiv varmeoverførsel fra radiatoroverfladerne til den omgivende luft, hvilket forbedrer køleeffektiviteten med cirka 150-200 % sammenlignet med ONAN alene.



Dette øger effektivt transformatorens belastning-med 20-40 % uden at kræve en større tank- eller radiatoroverflade.



For 2000 kVA oliefyldte transformere anvendes ONAF-køling almindeligvis i industrielle transformerstationer, hvor belastningsudsving er hyppige, og omgivelsestemperaturerne kan være forhøjede.





Radiatordesignet i kølesystemets struktur af 2000 kVA oliefyldte transformere bestemmer direkte, hvor effektivt varme overføres fra den isolerende olie til det ydre miljø. Radiatorer fremstilles typisk som aftagelige paneler af typen - eller rørformede samlinger, forbundet til hovedtanken gennem top- og bundsamlinger ved hjælp af flangesamlinger. Denne modulære kølesystemstruktur giver mulighed for fleksibel konfiguration - yderligere radiatorpaneler kan tilføjes for at øge kølekapaciteten til transformatorer, der er beregnet til varmt klima eller høje-belastnings-applikationer.



Inden for kølesystemets struktur følger varmeafledningsprocessen etablerede termodynamiske principper. Varm olie, der kommer ind i radiatoren fra den øverste samling, strømmer nedad gennem flere parallelle kanaler, der hver maksimerer overfladekontakten med den køligere omgivende luft. Temperaturforskellen mellem olien og den omgivende luft driver varmeoverførslen hen over radiatorvæggen. Computational Fluid Dynamics (CFD)-analyse har vist, at optimerede radiatordesigns - inklusive parametre som panelhøjde, finneafstand og finneantal - kan forbedre køleeffektiviteten med over 27 % og samtidig reducere produktionsomkostningerne pr. kilowatt kølekapacitet. For 2000 kVA oliefyldte transformatorer er vel-designede radiatorer afgørende for at forhindre overdreven top-olietemperaturstigning og beskytte viklingsisoleringens integritet.





Hotspot-temperaturen - det højeste temperaturpunkt i viklingsisoleringssystemet - er den mest kritiske parameter, der styrer isoleringens levetid og transformatorens pålidelighed. Internationale standarder såsom IEC 60076 specificerer, at for transformatorer, der er nedsænket i mineralsk-olie-, bør den gennemsnitlige viklingstemperaturstigning ikke overstige 65 K, med top-olietemperaturstigning begrænset til 55 K under nominelle forhold. For 2000 kVA oliefyldte transformere skal effektiv termisk styring sikre, at hotspot-temperaturer forbliver inden for disse specificerede grænser under alle forventede driftsscenarier.



Termiske styringsstrategier for 2000 kVA oliefyldte transformere omfatter flere nøgletilgange.



• For det første sikrer optimering af interne oliestrømningsveje gennem korrekt viklingskanaldesign, at køleolie når alle varme-genererende områder, hvilket forhindrer lokal dannelse af hot spots.



• For det andet muliggør nøjagtig beregning af varmegenereringsfordelingen - under hensyntagen til både belastnings-afhængige kobbertab (I²R-tab) og konstante kernetab (hysterese- og hvirvelstrømstab) - præcis forudsigelse af temperaturprofiler i hele transformeren.



• For det tredje forhindrer strategisk ventilatorplacering og luftstrømsstyring i ONAF-konfigurationer ujævn afkøling, der kan skabe termiske ubalancer på tværs af forskellige faser.



Forskning har vist, at gennem systematisk optimering af kølesystemets strukturparametre kan viklings-hotspot-temperaturer reduceres betydeligt - i nogle dokumenterede tilfælde fra 78,1 grad til 60,7 grader, hvilket repræsenterer en reduktion på 22,3 %. Sådanne forbedringer i termisk styring betyder direkte forlænget isoleringslevetid og forbedret overbelastningsevne for 2000 kVA oliefyldte transformere.





Følgende tekniske parametertabel opsummerer nøglespecifikationerne for kølesystemets struktur og termiske styring af en standard 2000 kVA oliefyldt transformer fremstillet af GNEE. Alle værdier overholder IEC 60076-standarderne og kan tilpasses baseret på specifikke projektkrav.



Parameter	Specifikation
Nominel kapacitet	2000 kVA
Fase	Tre fase
Primær spænding	6 kV / 10 kV / 11 kV / 20 kV / 33 kV / 35 kV (kan tilpasses)
Sekundær spænding	0,4 kV / 0,415 kV / 0,69 kV (kan tilpasses)
Frekvens	50 Hz / 60 Hz
Afkølingsmetode	ONAN / ONAF
Oprulningsmateriale	Elektrolytisk kobber (høj-renhed)
Kernemateriale	Koldt-valset korn-orienteret (CRGO) siliciumstål
Vektor gruppe	Dyn11 / Yyn0 (kunde-specificeret)
Isoleringsklasse	Klasse A (105 grader)
Top olietemperaturstigning	Mindre end eller lig med 55 K (IEC 60076)
Gennemsnitlig viklingstemperaturstigning	Mindre end eller lig med 65 K (IEC 60076)
Winding Hot Spot Temperaturgrænse	Mindre end eller lig med 98 grader (under nominelle forhold)
Intet-belastningstab	Mindre end eller lig med 2200 W (typisk kobbervikling)
Belastningstab (75 grader)	Mindre end eller lig med 14500 W (typisk kobbervikling)
Effektivitet	Større end eller lig med 98,5 %
Impedansspænding	4.5% – 6.0%
Støjniveau	Mindre end eller lig med 65 dB
Kølekøler type	Aftageligt panel-type/bølgefinnevæg
Temperaturovervågning	Olietemperaturindikator + valgfri fiberoptiske sensorer
Beskyttelsesanordninger	Buchholz relæ, overtryksventil, magnetisk oliestandsmåler
Overholdelse af standarder	IEC 60076, ISO 9001, CE





Kølesystemstrukturen af ​​2000 kVA oliefyldte transformere skal være designet til at fungere pålideligt på tværs af forskellige applikationsmiljøer, fra temperatur-kontrollerede indendørs transformerstationer til barske udendørs installationer. I industrielle distributionsstationer, der betjener produktionsanlæg, minedrift og kemiske faciliteter, udsættes kølesystemet for høje og ofte fluktuerende belastninger. Den termiske inerti af den oliefyldte-kølesystemstruktur giver iboende modstandsdygtighed mod kortvarige-overbelastninger, hvilket gør det muligt for transformeren at absorbere belastningsstød uden øjeblikkelig temperaturudsving.



Til vedvarende energiapplikationer - såsom solcelleparker og vindenergiopsamlingsstationer fungerer - 2000 kVA-oliefyldte transformere under variable generationsprofiler, hvor termisk cykling er mere udtalt end i stationære-netapplikationer. Kølesystemets struktur skal rumme disse cykliske temperaturvariationer uden for stor termisk belastning på isoleringsmaterialer eller pakninger.



I bystrømsdistributionsnetværk, hvor transformatorer ofte er installeret i nærheden af ​​bolig- eller kommercielle områder, skal kølesystemets struktur også tage højde for akustisk ydeevne - og holde driftsstøjen under de lovmæssige grænser.





Dekølesystemstruktur og termisk styring af 2000 kVA oliefyldte transformereer ikke perifere designovervejelser - de er centrale for transformatorens ydeevne, pålidelighed og levetid. Fra de grundlæggende ONAN/ONAF-kølemetoder og radiatorens varmeafledningsmekanismer til avanceret hotspot-temperaturstyring og IoT-aktiveret termisk overvågning, arbejder hvert element i kølesystemets struktur sammen for at sikre, at kritisk viklingsisolering forbliver beskyttet under alle driftsforhold.



Hos GNEE bringer vi over 18 års erfaring med transformatorfremstilling til alle2000 kVA oliefyldt transformervi leverer. Uanset om dit projekt kræver en ONAN-kølet enhed til en stabil netdistributionsapplikation eller en ONAF-konfigureret transformer til en-krævende industriel transformerstation, er vores ingeniørteam klar til at designe og fremstille en løsning, der er skræddersyet til dine specifikationer. Alle transformere er bygget efter internationale standarder, strengt testet for termisk ydeevne og leveret med komplet kvalitetsdokumentation.



Leder du efter en pålidelig fabriks-direkte 2000 kVA oliefyldt transformer med en gennemprøvet kølesystemstruktur? Kontakt GNEE i dag - send os dine specifikationer og modtag et tilpasset tilbud inden for 24 timer. Lad vores ekspertise inden for termisk transformatorstyring drive dit næste projekt med tillid.

Anmod om et tilbud



Hvad er specifikationen for 2000 KVA transformer?

Dokumentet indeholder specifikationer for en 2000 KVA transformer.Den har en ONAN køletype, fungerer ved 11.000V højspænding og 433V lavspænding, med en frekvens på 50Hz. Den samlede vægt er 5935 kg med en kerne- og viklingsvægt på 2575 kg og olievolumen på 1488L.



Hvad er kølesystemet i en transformator?

Følgende to transformatorkølingsmetoder anvendes i tørre-transformatorer.Air Natural (AN) køling – Afkøles af omgivende luft. Varmeoverførsel ved naturlig luftkonvektion. Air Force (AF) køling – Tvungen luftcirkulation ved hjælp af ventilatorer og blæsere.



Hvor meget olie er der i en 2000 KVA transformer?

Oliekapaciteten af ​​en 2000 kVA olie-fyldt transformer er generelt omkring 1300 til 1500 liter. Dette kan variere afhængigt af det specifikke design og fabrikantens specifikationer.



Hvor meget isoleringsolie bruges i en 2000 kVA oliefyldt transformer?

En standard 2000 kVA olienedsænket transformer indeholder typisk omkring 1200 til 2500 liter transformerolie. Den nøjagtige oliemængde afhænger af radiatorkonfiguration, køledesign, spændingsklasse og fabrikantens specifikationer.



Hvilke spændinger er almindeligvis tilgængelige for en 2000 kVA transformer?

De mest almindelige primærspændinger er 11kV, 13,8kV, 15kV, 20kV, 22kV og 33kV, mens almindelige sekundære spændinger omfatter 400V, 415V, 440V, 480V og 690V. Tilpassede spændingskombinationer kan også fremstilles i henhold til projektets krav.



Hvad er bedre, en olietype eller en tør type transformer?

Olienedsænkede transformatorer foretrækkes generelt til udendørs installationer og industrielle applikationer med høj-kapacitet, fordi de tilbyder bedre køleeffektivitet, stærkere overbelastningsevne og længere levetid. Transformere af tør type vælges normalt til indendørs brug, fordi de giver bedre brandsikkerhed, lavere miljørisiko og enklere vedligeholdelse.
