Termisk klasse B / F / H forskel for tør type transformatorviklinger

Når du designer eller indkøber elektrisk udstyr, skal du forståtermisk klasse B / F / H forskel fortør type transformerviklingerer afgørende for at sikre systemets pålidelighed og sikkerhed. Den termiske klasse, eller isolationsklassen, dikterer den maksimale temperatur, transformatorens isoleringssystem kan modstå, før dets levetid begynder at nedbrydes hurtigt. Valg af den forkerte termiske klasse til dintør-transformatorkan føre til for tidlig fejl, brandfare og dyr nedetid.



Som premierministerstøbeharpiks tør type transformator fabrikanterog global leverandør,GNEEhar over 18 års ekspertise i at producere høj-ydelsetre-transformator af typen tør-enheder. Vi driver en produktionsfacilitet i verdensklasse-, der er udstyret med præcisionsvikling og vakuumstøbeteknologi.



Uanset om du har brug for enindendørs trefaset-transformatortil en kommerciel skyskraber eller en robuststøbeharpiks distributionstransformatortil industriel brug leverer GNEE fabriks-direkte løsninger, der er skræddersyet til dine specifikke termiske krav.





Determisk klasse B / F / H forskel for tørre transformatorviklingerer primært defineret af de internationale standarder (IEC 60085 og NEMA). Disse klasser repræsenterer den "termiske udholdenhed" af de materialer, der anvendes itør kerne transformersåsom harpiks, tape og trådbelægninger.



• Klasse B:Giver mulighed for en maksimal driftstemperatur på130 grader. Det er den traditionelle standard, men den er i stigende grad sjælden i moderne højtydende enheder.
• Klasse F:Giver mulighed for en maksimal driftstemperatur på155 grader. Dette er i øjeblikket industristandarden for entrefaset støbeharpikstransformator.
• Klasse H:Giver mulighed for en maksimal driftstemperatur på180 grader. Denne klasse er reserveret til miljøer med høj-efterspørgsel, hvor pladsen er begrænset, og varmeudviklingen er høj.



For enstøbespole tør type transformer, skal isoleringssystemet ikke blot kunne håndtere den omgivende temperatur, men også temperaturstigningen forårsaget af elektrisk modstand (belastningstab).

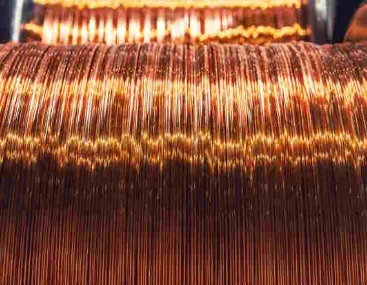

Et nærbillede- af kobberviklinger af høj-kvalitet





For virkelig at forståtermisk klasse B / F / H forskel for tørre transformatorviklinger, skal vi se på, hvordan "Temperaturstigning" udregnes. Den samlede temperatur af astøbt harpiks krafttransformatorer summen af ​​den omgivende temperatur (normalt antaget ved 40 grader), den tilladte temperaturstigning og en sikkerhedsmargin for "hot spot".



I entre-transformator af typen tør-, Klasse F er meget favoriseret, fordi den tilbyder en perfekt balance mellem omkostninger og holdbarhed. En klasse F enhed giver mulighed for en temperaturstigning på 100K (Kelvin). Hvis miljøet er usædvanligt varmt, eller hvistør distributionstransformatorskal håndtere hyppige overbelastninger, er flytning til klasse H en mere sikker investering. Denne ekstra termiske frihøjde forhindrer isoleringen i at blive skør over tid, hvilket er en almindelig årsag til kortslutninger i inferiortør støbt harpiks transformere.





Nedenfor er en detaljeret sammenligningstabel, der hjælper dig med at visualiseretermisk klasse B / F / H forskel for tørre transformatorviklingerbaseret på standarddriftsbetingelser (forudsat en 40 graders omgivelsestemperatur).



Isoleringsklasse	Maks. Samlet temperatur	Tilladt Temp. Stig op	Hot Spot Margin	Typisk anvendelse
Klasse B	130 grader	80K	10 grader	Små, ældre lavspændingsenheder-
Klasse F	155 grader	100K	15 grader	Standardtransformer af støbt harpiks
Klasse H	180 grader	125K	15 grader	Høj-belastningindendørs trefaset-transformator
Klasse C	220 grader +	150K+	30 grader	Specialiseret høj-minedrift/trækkraft





På det nuværende marked erforskel mellem termisk klasse B / F / H for tørre transformatorviklingeroversættes ofte til enhedens fysiske størrelse og effektivitet. ENlavt tab tør-transformatorBrug af klasse H isolering kan designes mere kompakt, fordi materialerne sikkert kan håndtere højere varmetætheder.



Desuden GNEE'sstøbt harpiks krafttransformatormodeller anvender avancerede epoxyharpikser, der er specifikt formuleret til klasse F og H overensstemmelse. Disse harpikser giver:

• Flammehæmning:Selvslukkende egenskaber, der er afgørende forindendørs trefaset-transformatorinstallationer.
• Fugtmodstand:Den støbte harpiks indkapsler viklingerne, hvilket gør den overlegen i forhold til klasse B åbne-ventilerede enheder under fugtige forhold.
• Mekanisk styrke:Høje termiske klasser involverer ofte sejere harpikser, der modstår revner under de termiske ekspansions- og kontraktionscyklusser aftrefaset støbeharpikstransformator.







"Rule of 10" i elektroteknik siger, at for hver 10 graders stigning over den nominelle termiske grænse, halveres isoleringens levetid. Dette fremhæver, hvorfortermisk klasse B / F / H forskel for tørre transformatorviklingerer så afgørende for dit investeringsafkast.



Ved at vælge enstøbeharpiks distributionstransformatormed en højere termisk klasse (som Klasse H), men ved at betjene den ved Klasse F-temperaturer, skaber du en massiv sikkerhedsbuffer. Dette er en almindelig strategi, der bruges af GNEE's ingeniører til at give vores kunder "Ultra-pålidelige" løsninger.



Som ledendestøbeharpiks tør type transformator fabrikanter, sikrer vi, at vorestør støbt harpiks transformeretestes under fuld-belastning for at verificere, at temperaturstigningen holder sig inden for grænserne for den angivne termiske klasse.





Hvor du installerer dinindendørs trefaset-transformatordikterer hvilken termisk klasse du skal vælge:

• Kommercielle bygninger:Klasse F er normalt tilstrækkelig og mest omkostningseffektiv- til HVAC- og belysningsbelastninger.
• Datacentre og hospitaler:Klasse H anbefales på grund af den kritiske karakter af belastningen og potentialet for harmonisk-induceret opvarmning istøbespole tør type transformer.
• Vedvarende energi (sol/vind):Kræver ofte klasse H eller højere for at håndtere de svingende belastninger og omgivende varme, der findes i inverterrum.



GNEE'erlavt tab tør-transformatorserien er designet til at overstige disse krav, hvilket giver dig entør kerne transformerder forbliver køligt under tryk.



En række færdige transformere på GNEEs lager





At vælge GNEE betyder at arbejde med en producent, der prioriterer teknisk gennemsigtighed. Vi sælger ikke kun entør distributionstransformator; vi leverer en fuldt udviklet løsning. Vorestransformer af støbt harpiksproduktionslinjen følger ISO 9001-standarderne, og hver enhed gennemgår strenge rutinetests, herunder test af delvis afladning og temperaturstigningstest, for at bevise dens termiske integritet.



Når du sammenlignertermisk klasse B / F / H forskel for tørre transformatorviklinger, vil du opdage, at GNEEs forpligtelse til at bruge overlegne klasse F- og H-materialer sikrer, at dit projekt lever op til de højeste globale standarder for sikkerhed og energieffektivitet.





Forståelse aftermisk klasse B / F / H forskel for tørre transformatorviklingerer nøglen til at træffe en smart indkøbsbeslutning. Uanset om du har brug for standardpålideligheden i klasse F eller den kraftige-ydelse i klasse H, sikrer valget af den rigtige isoleringsklasse dintør-transformatorvil fungere sikkert i årtier.
